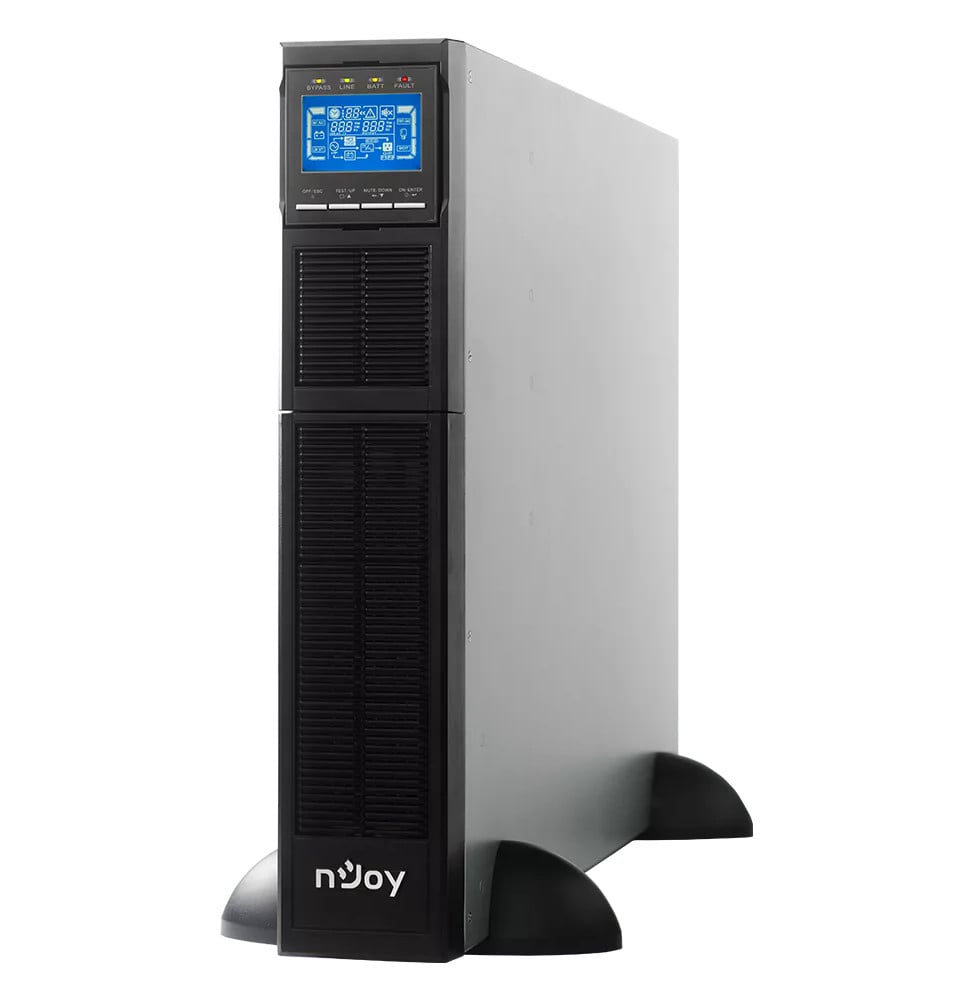

جهاز UPS On-line nJoy Balder 6000 - 6000 W / 6000 VA - لوحة أطراف (PWUP-OL06KBA-AZ)
جهاز UPS بتقنية On-line وتحويل مزدوج بقدرة 6000 VA مقابل 6000 W، دون بطارية داخلية: يعمل مع خزانة إلى أربع خزائن خارجية. مع خزانة 2U تضم 16 بطارية HR09122F يصمد 17 دقيقة عند نصف الحمل و5 دقائق عند الحمل الكامل.
6000 VA / 6000 W: معامل قدرة الخرج 1.0
تحويل مزدوج On-line، زمن تحويل منعدم
بطاريات خارجية فقط: خزانة 2U أو 3U، حتى 4
خزانة 2U (16 × HR09122F): 17 دقيقة عند 50 %، 5 عند 100 %
جهاز UPS بتقنية On-line للخوادم وخزائن الرف الحرجة: 6000 VA / 6000 W، تحويل مزدوج وتصميم رف 2U قابل للتحويل إلى برج. الحماية: تيار يُعاد توليده باستمرار، زمن تحويل منعدم، وموجة جيبية نقية منظَّمة بدقة ± 1 %. البطاريات: خارجية فقط، في خزانة 2U أو 3U (حتى 4)، غير مرفقة. مدة التشغيل: 17 دقيقة عند حمل 50 % مع خزانة 2U تضم 16 بطارية HR09122F. التوصيل: لوحة أطراف عند الدخل والخرج، يتولاها كهربائي. الإدارة: USB وRS232، منفذ لبطاقة SNMP، زر إيقاف طارئ EPO وشاشة LCD. قدرة جهاز On-line برجي كبير في 2U من الرف، مع مدة تشغيل تحددها أنت.
جهاز UPS بتقنية On-line وتحويل مزدوج يساوي خرجه قدرته الظاهرة: 6000 VA و6000 W. يُركَّب في رف 19 بوصة أو يقف كبرج، ويستمد طاقته من خزائن بطاريات تُحدَّد حسب مدة التأمين المطلوبة.
6000 Wمعامل قدرة 1.0
0 msالتحويل إلى البطارية
2 Uالارتفاع في الرف
4خزائن بطاريات كحد أقصى
مدة التشغيل تُبنى خزانةً بعد خزانة
لا يضم Balder 6000 أي بطارية: كل تأمينه يأتي من الخارج. يتصل بخزائن Balder، خزانة 2U بـ 16 بطارية 12 V وخزانة 3U بـ 20، ويقبل حتى أربع خزائن. يُضبط شاحنه من 1 إلى 4 A ويُضبط جهد الشحن حسب عدد البطاريات في كل سلسلة: فالجهاز نفسه يؤمّن إيقافًا منظمًا للخوادم أو انقطاعًا طويلًا.
إلى اليمين خزانة 2U: تُباع بشكل منفصل وتُسلَّم دون بطارياتها 16.
مع خزانة 2U واحدة مزوّدة ببطاريات HR09122F جديدة، تتراوح المدد المعلنة بين خمس دقائق عند الحمل الكامل وأكثر من أربعين دقيقة عند حمل خفيف.

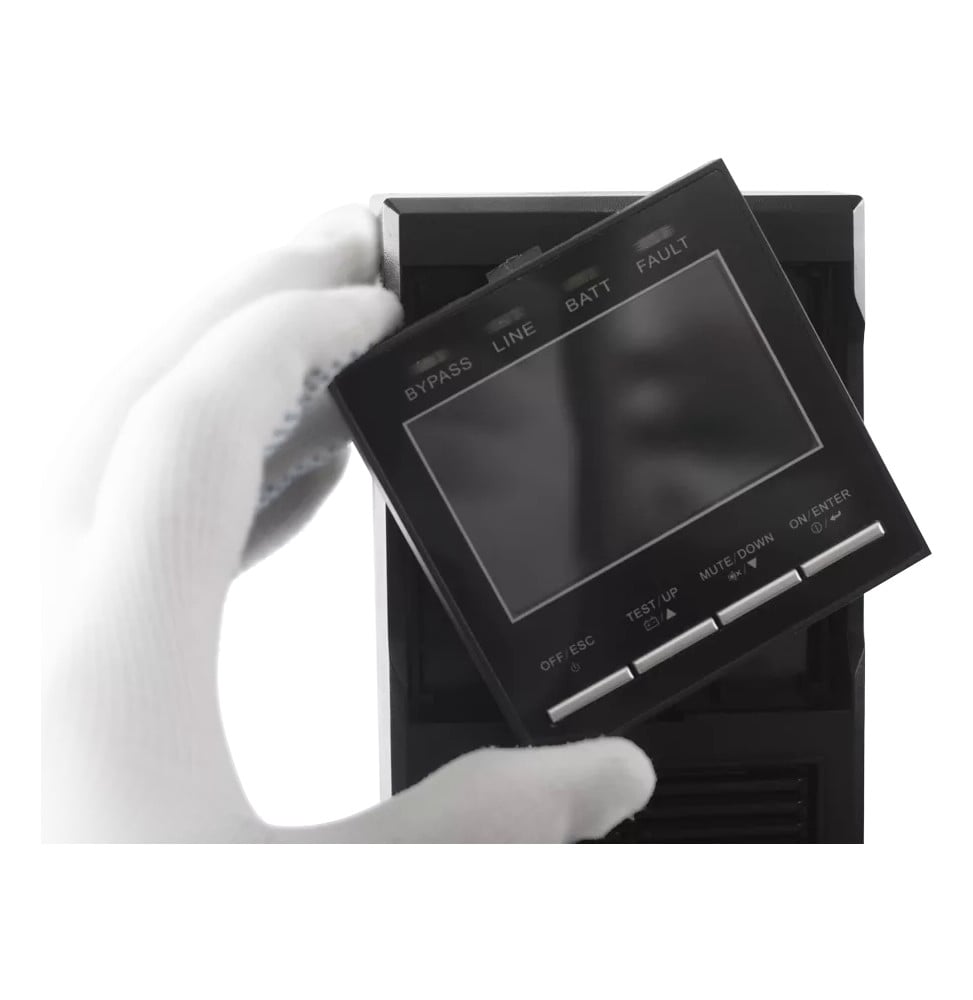

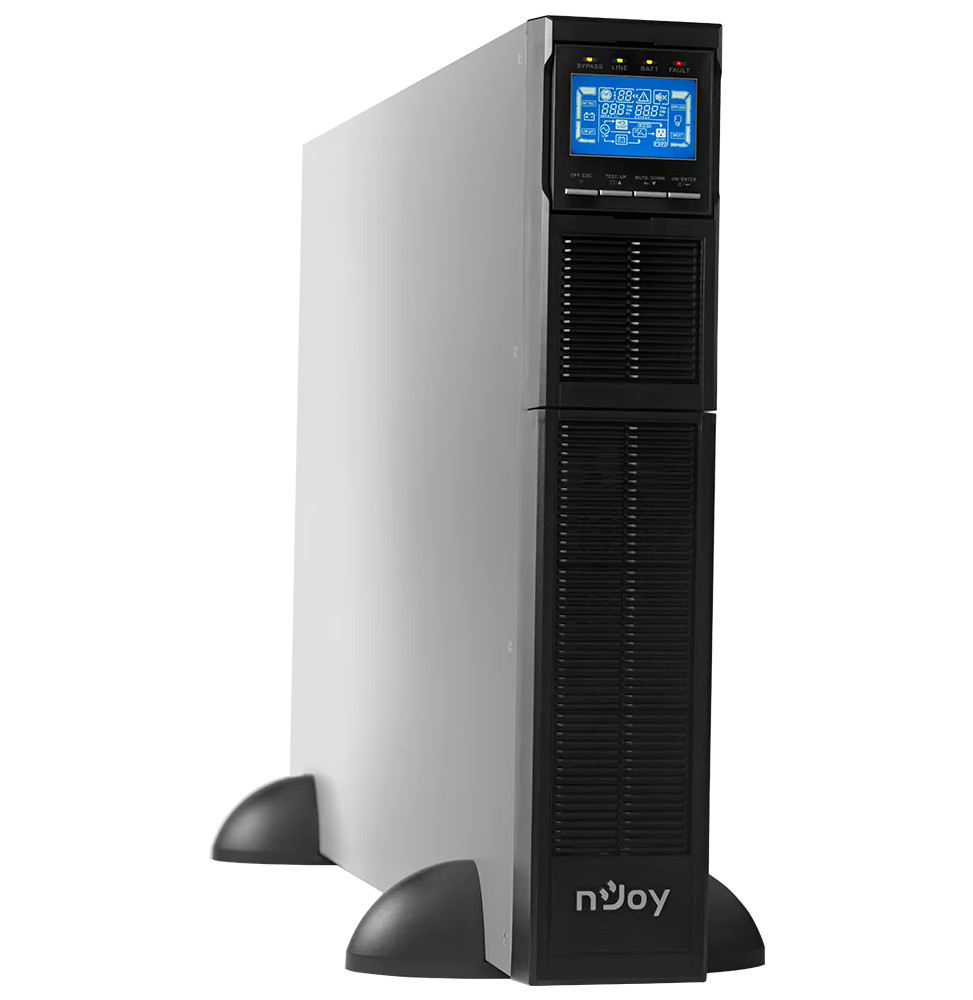

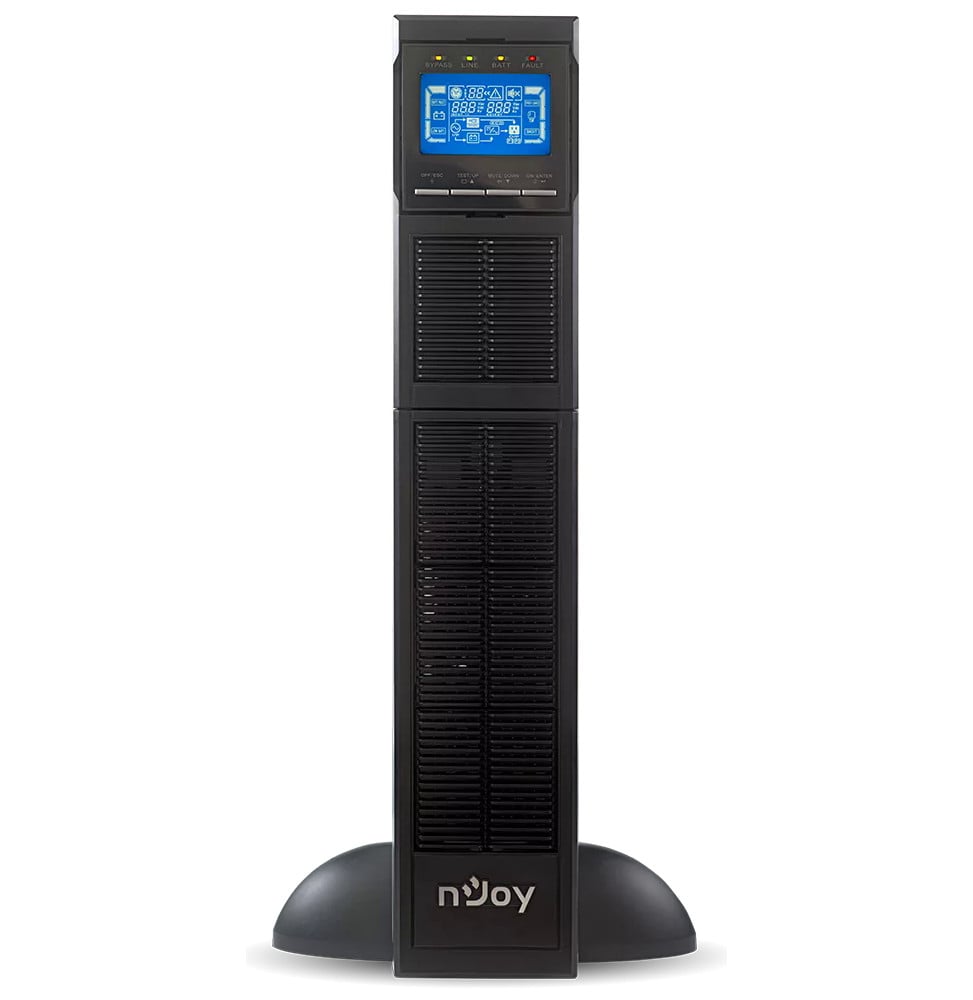

واقفًا على قاعدتيه يشغل ركنًا من غرفة تقنية، ومستلقيًا في رف لا يأخذ سوى وحدتين. تُنزع وحدة العرض من الواجهة لتُعاد في اتجاه القراءة، فتبقى الشاشة مقروءة في الوضعين.

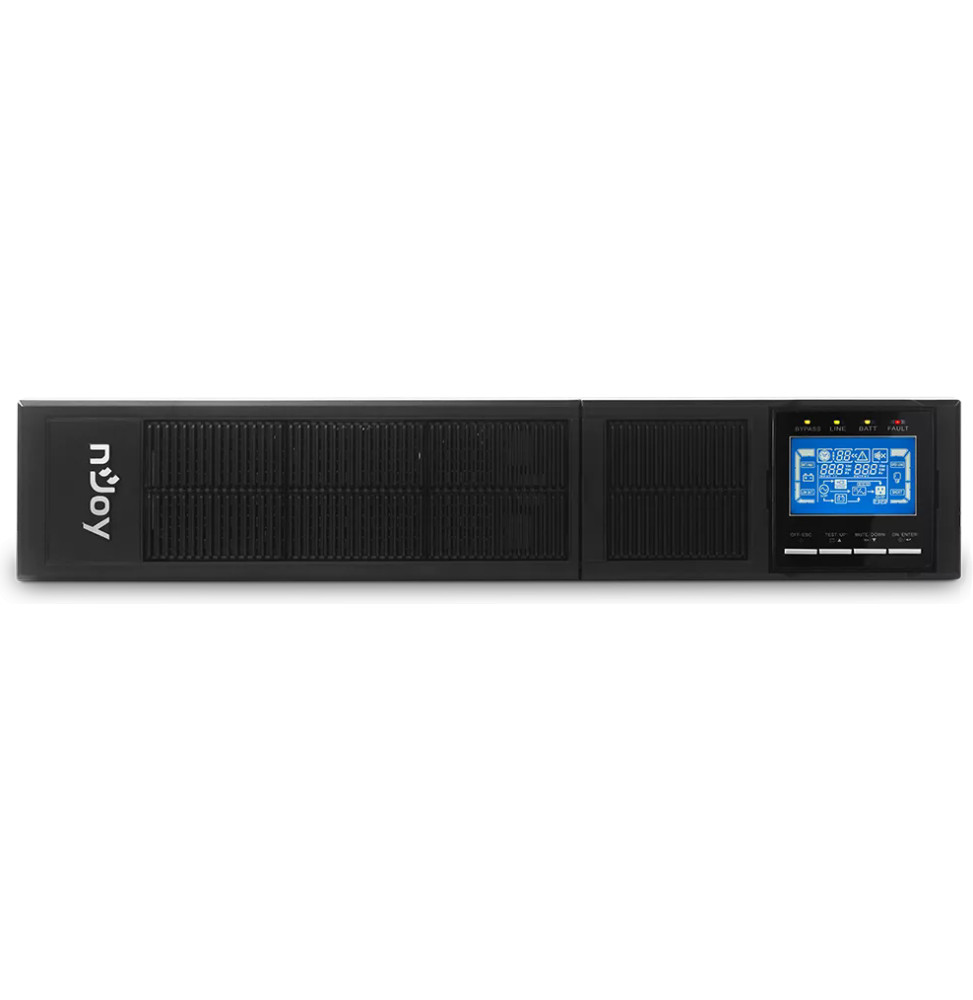

مستلقيًا في 2U: الواجهة نفسها، والشاشة معادة إلى الوضع الأفقي.
تعرض الشاشة حالة الجهاز والحمل ومستوى البطاريات وجهد الدخل والخرج ومؤقت التفريغ. وتُقرأ أربعة مؤشرات ضوئية من بعيد، المسار الجانبي والشبكة والبطارية والعطل، وتكفي أربعة أزرار للاختبار وإسكات الإنذار والتنقل.
شبكة متقلبة لا تُسقطه
حتى حمل 60 % يقبل دخلًا من 110 إلى 300 V دون اللجوء إلى بطارياته، وهو متوافق مع المولد الكهربائي. ومن جهة الشبكة يبقى متحفظًا: معامل قدرة لا يقل عن 0.99 عند الحمل الكامل وتيار دخل قليل التشوه، بأقل من 4 % من التشوه التوافقي عند حمل 100 % وأقل من 6 % عند نصف الحمل. وفي الخرج، الموجة جيبية نقية والمردود يبلغ 94 % في التحويل المزدوج و96 % في وضع ECO.
توصيل ثابت، ومراقبة مفتوحة
يُوصَّل الدخل والخرج عبر لوحة أطراف بواسطة كهربائي: لا مقابس في الخلف. وللمراقبة، يوفر الجهاز منفذي USB وRS232 ومدخل إيقاف طارئ (EPO) ومنفذًا ذكيًا يستقبل بطاقة SNMP لمتابعته عبر الشبكة. وتدفع مروحتان الهواء من الواجهة الخلفية: مكانه غرفة تقنية أو رف جيد التهوية، لا مكتب.

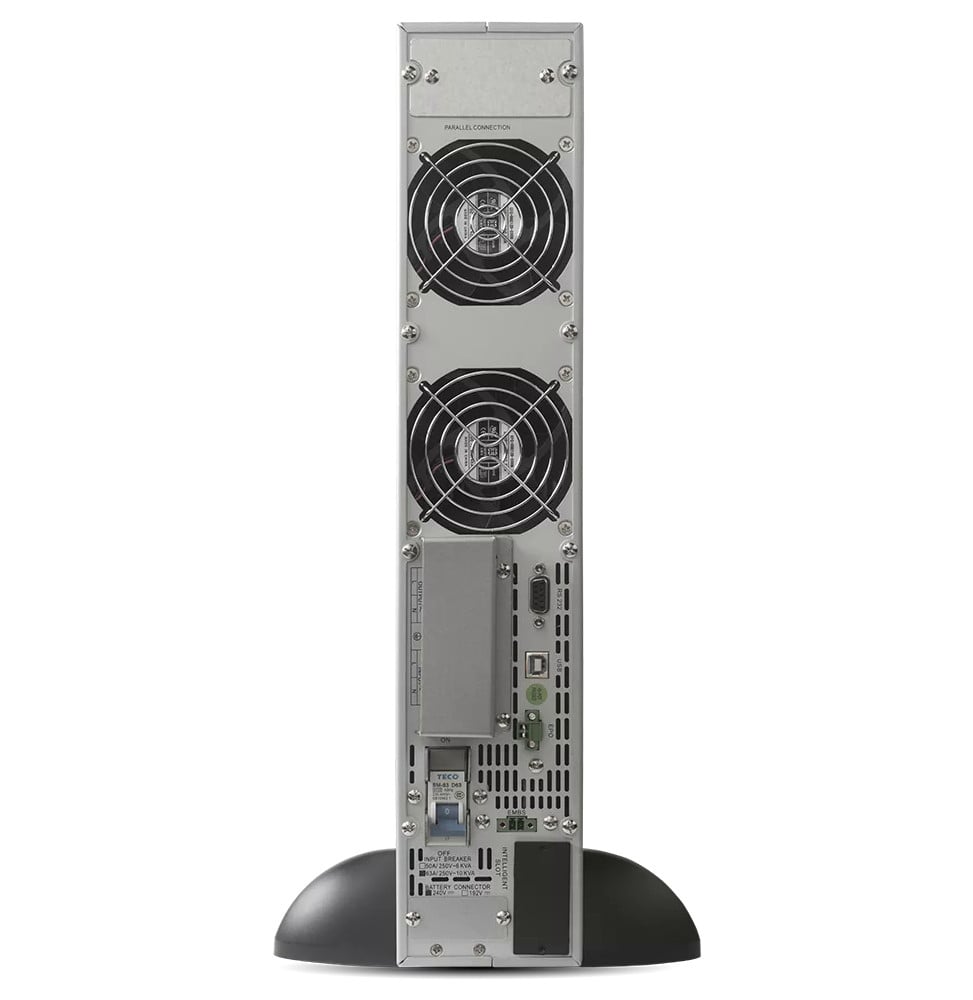

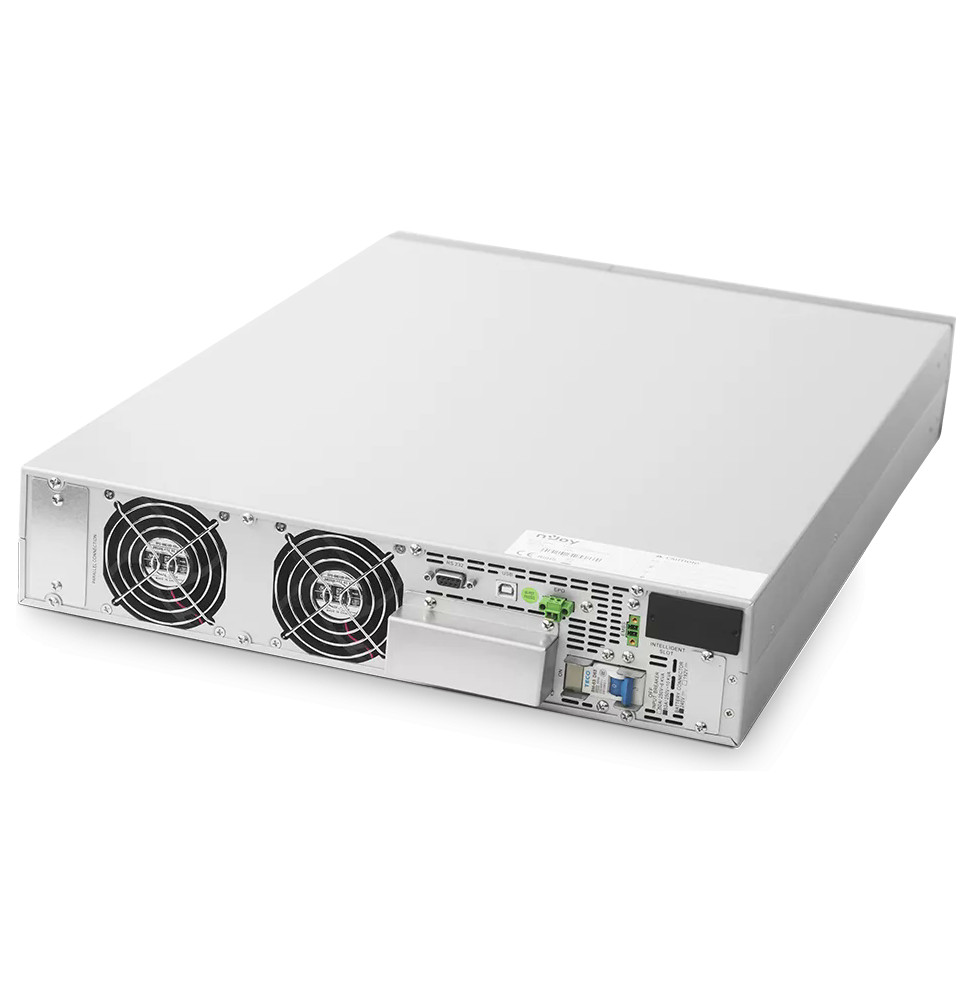

الواجهة الخلفية: المروحتان والتوصيلات.
تشوه الدخل
< 4 % عند 100 %، < 6 % عند 50 %
محوّل التردد
القدرة تنخفض إلى 60 %
الخزائن المتوافقة
Balder 2U أو 3U
التشغيل على التوازي
حتى 3 أجهزة
طراز الصانع
PWUP-OL06KBA-AZ01B
دون خزانة مزوّدة بالبطاريات لا يؤمّن Balder 6000 أي تغذية احتياطية: اطلبه مع خزانة Balder واحدة على الأقل وبطارياتها، وخطّط لكهربائي من أجل التوصيل عبر لوحة الأطراف.
قيم مأخوذة من الورقة التقنية لجهاز nJoy Balder 6000 (PWUP-OL06KBA-AZ01B) ومن صفحته الرسمية. مدد التشغيل مقاسة من الصانع على بطاريات جديدة ومشحونة بالكامل.
المواصفات التقنية
المواصفات التقنية
قدرة تحمّل الحمل الزائد
الشبكة: 100-110 % لمدة 10 دقائق، 110-130 % لمدة 1 دقيقة، وما فوق ذلك 1 ثانية؛ البطارية: 100-110 % لمدة 30 ثانية، 110-130 % لمدة 10 ثوانٍ، وما فوق ذلك 1 ثانية
كن أوّل من يقيّم هذا المنتج وساعد العملاء الآخرين.
إبداء رأيي
الأسئلة الشائعة حول هذا المنتج
هل البطاريات مرفقة مع Balder 6000؟
لا. لا يقبل Balder 6000 أي بطارية داخلية: فهو يتصل بـخزانة بطاريات خارجية، Balder Battery Pack 2U (16 بطارية) أو 3U (20 بطارية)، تُباع بشكل منفصل وتُسلَّم هي نفسها فارغة. لتركيب كامل، خطّط للجهاز وخزانة واحدة على الأقل وبطارياتها 12 V بسعة 7 أو 9 Ah.
ما مدة التشغيل مع خزانة 2U؟
مع خزانة 2U مزوّدة بـ16 بطارية HR09122F جديدة ومشحونة بالكامل: 42 دقيقة عند حمل 25 %، و17 دقيقة عند 50 %، و9 دقائق عند 75 %، و5 دقائق عند الحمل الكامل. تتغير هذه المدد حسب عمر البطاريات ودرجة الحرارة وطبيعة الحمل: انطلق من الاستهلاك المقاس لأجهزتك لاختيار عدد الخزائن.
هل يمكن إطالة مدة التشغيل بإضافة خزائن؟
نعم: يقبل الجهاز حتى 4 خزائن بطاريات خارجية، بحجم 2U أو 3U. ويُضبط شاحنه من 1 إلى 4 A لإعادة شحن مجموعة بطاريات أكبر، كما يُضبط جهد الشحن حسب عدد البطاريات في كل سلسلة، من 16 إلى 20. كل خزانة إضافية تزيد احتياطي الطاقة المتاح عند الحمل نفسه.
كم واط قابلة للاستخدام تعطي 6000 VA؟
6000 W: معامل قدرة الخرج يساوي 1.0، فكل القدرة الظاهرة متاحة بالواط. وحده ضبط الخرج على 208 V يخفض القدرة إلى 90 %. اجمع الاستهلاك الفعلي لخوادمك ووحدات التخزين ومعدات الشبكة، مع الحفاظ على هامش تحت هذه 6000 W.
كيف يُوصَّل Balder 6000 ويُركَّب؟
عبر لوحة أطراف، في الدخل كما في الخرج: لا توجد مقابس، فالتمديد ثابت ويتولاه كهربائي. يُركَّب الجهاز في رف 19 بوصة على 2U أو يوضع كبرج. الدخل والخرج أحاديا الطور بجهد اسمي 230 V، ويُضبط جهد الخرج على 208 أو 220 أو 230 أو 240 V.
ماذا يقدّم التحويل المزدوج On-line مقارنة بجهاز line-interactive؟
يُعاد توليد تيار الخرج باستمرار: لا تعتمد الأجهزة أبدًا على الشبكة مباشرة وزمن التحويل منعدم، نحو البطارية كما نحو المسار الجانبي. الموجة جيبية نقية، منظَّمة بدقة ± 1 % على البطارية، مع تشوه لا يتجاوز 1 % على حمل خطي: وهو ما تنتظره مزودات طاقة الخوادم.
هل يعمل على شبكة غير مستقرة أو خلف مولد كهربائي؟
نعم: فهو متوافق مع المولد الكهربائي ويقبل دخلًا من 110 إلى 300 V حتى حمل 60 %، ومن 140 إلى 300 V حتى 80 %، ومن 176 إلى 300 V فوق ذلك، على نطاق من 46 إلى 54 Hz. وبذلك يبقى في وضع الشبكة رغم التقلبات الكبيرة في الجهد، دون اللجوء إلى البطاريات عند كل انخفاض.
هل يمكن مراقبة الجهاز عن بُعد؟
نعم: يتوفر على منفذي USB وRS232 ومنفذ ذكي يستقبل بطاقة SNMP اختيارية، للمراقبة عبر الشبكة المحلية أو الإنترنت ببرنامج ViewPower Pro. وفي الموقع، تعرض شاشة LCD الحالة والحمل ومستوى البطارية والجهد والأعطال؛ ويتيح مدخل EPO الإيقاف الطارئ.
هل يمكن تركيب عدة أجهزة Balder 6000 على التوازي؟
نعم، يمكن تشغيل حتى 3 أجهزة Balder 6000 على التوازي. إنه الحل لتأمين حمل حرج عبر التكرار أو للحصول على قدرة تفوق ما يقدّمه جهاز واحد. وكسائر التركيب، يتم التوصيل على التوازي عبر لوحة الأطراف.
أين يُركَّب Balder 6000 وهل هو صاخب؟
يصدر أقل من 55 dB على بعد 1 م: مكانه في رف أو غرفة تقنية بدلًا من مكتب مشغول. يعمل بين 0 و40 °C، حتى رطوبة 95 % دون تكاثف، وتبلغ أبعاده 438 × 600 × 88 مم ووزنه 14.5 كغ دون بطاريات.
كيف يتصرف عند الحمل الزائد؟
في وضع الشبكة، يتحمل 10 دقائق بين 100 و110 % من الحمل، ودقيقة 1 بين 110 و130 %، وثانية 1 فوق ذلك؛ وعلى البطارية تنخفض هذه المدد إلى 30 ثانية ثم 10 ثوانٍ ثم ثانية 1. وتكمّل حماية من ارتفاع الجهد بقدرة 600 جول وإنذارات الحمل الزائد وانخفاض البطارية والعطل حمايةَ الأجهزة.
