Le 1930 24G JL682A alimente-t-il les caméras et les bornes en PoE ?
Non : la référence JL682A est le modèle sans PoE de la série 1930, ses 24 ports RJ45 ne transportent que des données. Les équipements PoE réclament donc un injecteur, ou l'un des modèles PoE classe 4 de la même série (JL683A à 195 W, JL684A à 370 W). En contrepartie, ce modèle se passe totalement de ventilateur.

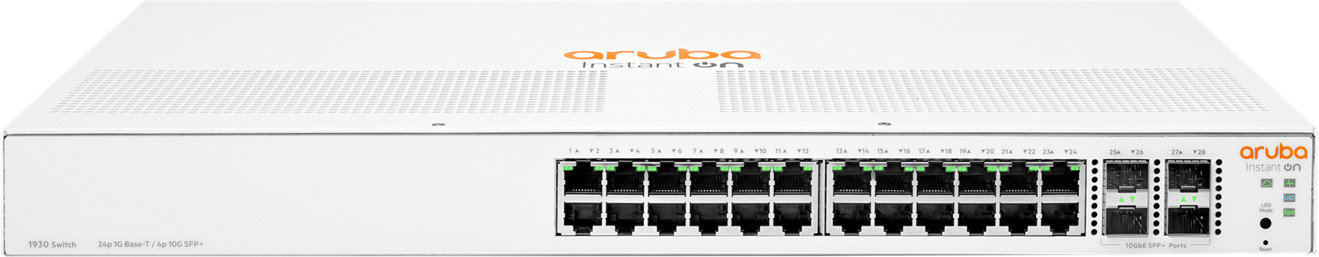

Quel débit atteignent les 4 emplacements SFP+ du JL682A ?
Ce sont des emplacements SFP+ 1 G/10 G : ils acceptent aussi bien un module fibre Gigabit qu'un module 10 Gigabit, ce qui permet de démarrer en 1 G puis de monter à 10 G sans changer de commutateur. La latence descend sous 1,3 µs sur une liaison 10 G, contre 2,4 µs sur un port cuivre Gigabit.
Combien de VLAN peut-on créer, et dans quelle plage d'identifiants ?
256 VLAN simultanés, avec des identifiants choisis entre 2 et 4093 : la plage est large, mais le nombre de réseaux actifs est plafonné à 256. Le balisage suit IEEE 802.1Q, un VLAN d'administration dédié réserve l'accès aux techniciens, et le réseau à voix automatique reconnaît les téléphones IP pour prioriser leur trafic.
Le 1930 sait-il faire communiquer deux VLAN entre eux ?
Oui, en routage IPv4 statique. Chaque VLAN reçoit son adresse, attribuée manuellement ou par DHCP, et le commutateur achemine le trafic de l'un vers l'autre, dans la limite de 32 entrées statiques. C'est ce qui distingue un modèle de couche 2+ d'un commutateur simple : segmenter n'oblige plus à faire remonter tout le trafic jusqu'au routeur.
Combien de ports peut-on agréger vers le serveur ou le switch fédérateur ?
Huit ports par agrégat au maximum, et huit agrégats sur ce modèle 24 ports, en LACP ou en configuration manuelle. La bande passante montante se multiplie d'autant et le lien survit à la perte d'un câble. Le contrôle de flux 802.3x évite en complément la perte de paquets sur un nœud saturé.
Quelle adresse IP viser pour la première connexion à l'interface web ?
Le commutateur démarre en client DHCP et prend l'adresse distribuée par votre routeur. En l'absence de serveur DHCP sur le lien, il bascule sur l'adresse fixe 192.168.1.1 : placez alors votre portable dans le même sous-réseau. L'interface web locale accepte jusqu'à cinq sessions HTTP ou HTTPS simultanées.
Faut-il une licence ou un abonnement pour la gestion Instant On ?
Non : toutes les fonctions sont comprises dans le prix du matériel, sans licence ni frais d'abonnement. Le pilotage se fait au choix depuis l'application mobile Instant On, le portail web hébergé, ou l'interface web locale du commutateur — cette dernière n'exigeant aucun accès à Internet.
Ce commutateur fait-il du bruit dans un bureau ou une armoire fermée ?
Aucun : le modèle 24 ports sans PoE est conçu sans ventilateur, relevé à 0 dB. Il consomme 22,6 W au maximum et 9,3 W au repos, accepte de 0 à 40 °C et fonctionne jusqu'à 3 000 m d'altitude. La norme 802.3az réduit encore la consommation pendant les creux d'activité.
Les trames jumbo sont-elles gérées pour un NAS ou des sauvegardes ?
Oui, jusqu'à 9 216 octets. Les trames jumbo réduisent le nombre de paquets à traiter sur les gros transferts — sauvegardes, montage vidéo, réplication de NAS —, à condition que serveurs et cartes réseau soient réglés sur la même taille. La table d'adresses MAC accepte 16 000 entrées, bien au-delà des besoins d'un réseau d'accès.
Comment analyser un incident sans débrancher les utilisateurs ?
La mise en miroir de ports recopie le trafic d'un port ou d'un VLAN vers un analyseur réseau. S'y ajoutent la journalisation des événements et les alertes, RMON et SNMP v1, v2c et v3, la prévention d'instabilité des liens qui désactive un port qui clignote, et une LED de localisation à faire clignoter pour repérer le bon châssis dans la baie.
Quelles règles de filtrage peut-on écrire sur ce commutateur ?
Jusqu'à 50 listes de contrôle d'accès IPv4 et MAC en entrée, totalisant 480 règles, applicables à un ou plusieurs ports ou à un VLAN depuis l'interface web locale. Elles se combinent au 802.1X — avec VLAN attribué par RADIUS —, à la liste d'autorisation par port, au furetage DHCP et à la protection ARP dynamique.
Quelle place le JL682A prend-il en baie ?
44,25 × 22,15 × 4,39 cm, soit une unité de rack 19 pouces pour 2,41 kg. Avec 22 cm de profondeur, il tient dans un coffret mural. Prévoyez en plus les modules SFP ou SFP+ et les cordons fibre : les quatre emplacements sont vides au départ, et le module se choisit selon la distance et le type de fibre.
Le commutateur est-il neuf, et où consulter sa documentation ?
Oui, matériel neuf, la facture faisant office de garantie. Le document du constructeur pour la série Instant On 1930, avec le détail des fonctions de commutation, de qualité de service, de sécurité et de routage, est consultable ici :
fiche technique PDF.
