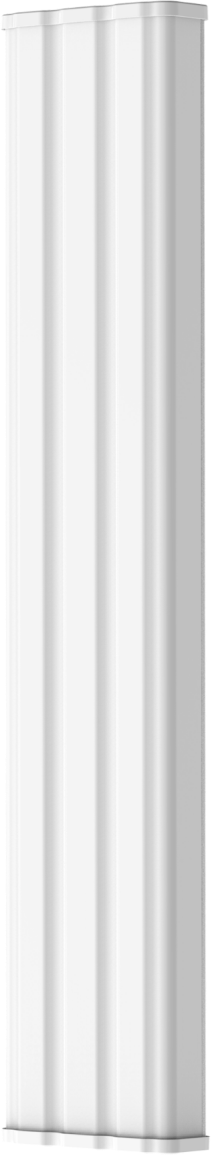

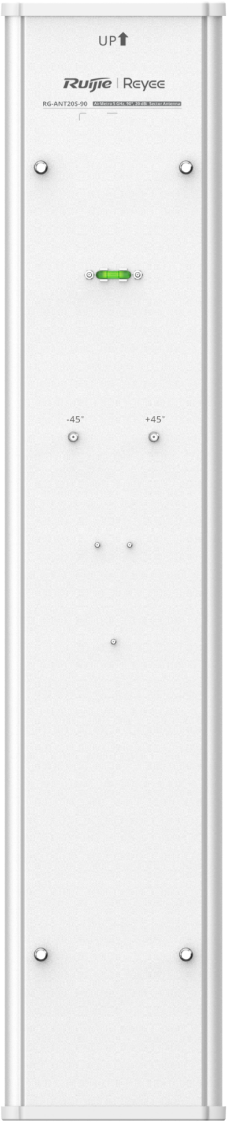

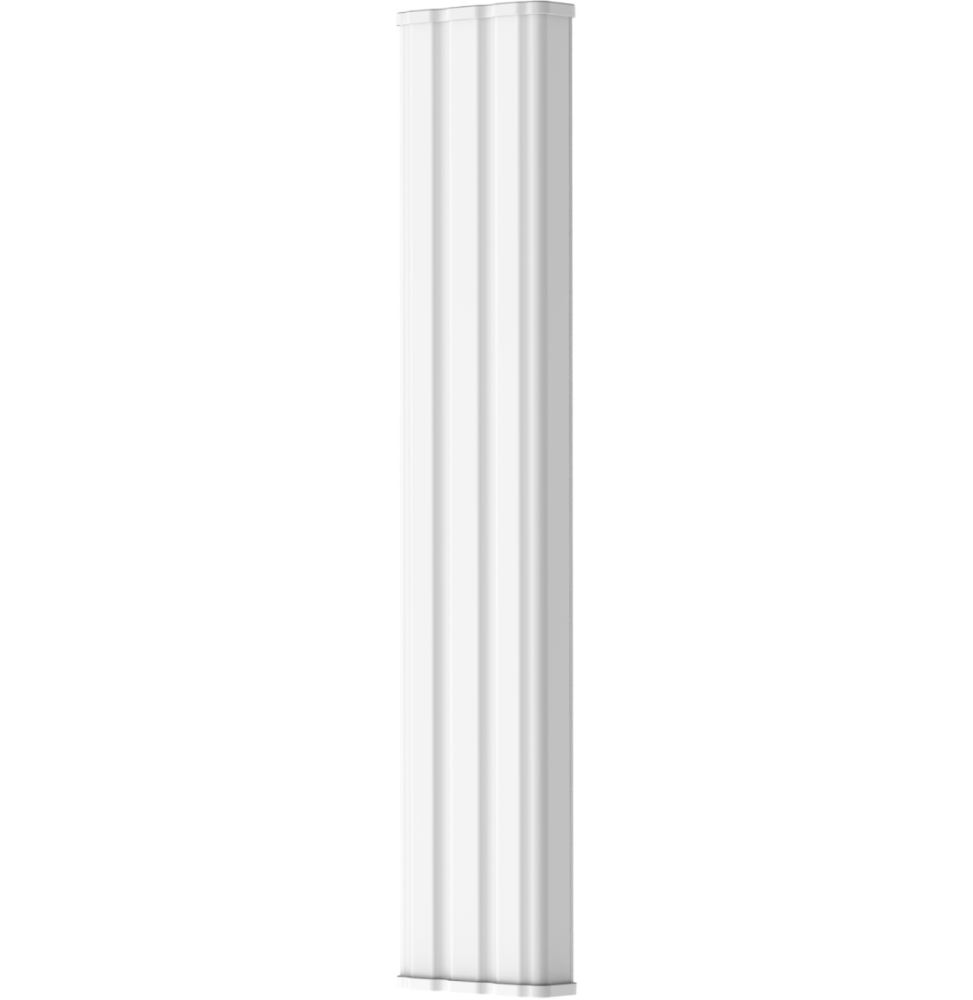

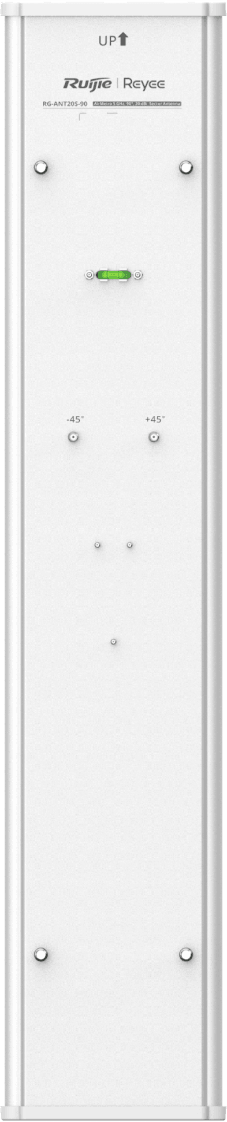

Antenne Reyee sectorielle à 90° pour les ponts sans fil - 10 Km (RG-ANT20S-90)
Gain de 20 dBi et faisceau vertical resserré à 7°, à monter sur un pont sans fil de la série RG-AirMetro. Boîtier étanche, tenue au vent de 220 km/h et protection contre les surtensions de 6 kV.
- S'associe aux ponts sans fil de la série RG-AirMetro
- Gain de 20 dBi sur la bande 5 GHz
- Ouverture verticale de 7°
- Jusqu'à 32 liaisons point à multipoint
- Débit de liaison jusqu'à 867 Mbit/s en 802.11ac double flux
- Indice de protection IP55
- Tenue au vent jusqu'à 220 km/h
- Protection surtensions 6 kV et décharges électrostatiques 24 kV
- Fonctionne de -40 à +80 °C
- Appairage des équipements en une pression, en 30 secondes
- Supervision par Ruijie Cloud et l'application Reyee
- Hauteur de 694 mm, support de montage non compris
Réf. : RG-ANT20S-90
2 069,00 DHTTC
En stock
Gagnez 21 DH de cagnotte avec cet achatComment ça marche ?Cagnotte plafonnée à 300 DH par commande.
3 façons de l'obtenir
Livraison partout au Maroc
40 DH TTC
En stockRecevez-le entre mar. 20 oct. et jeu. 22 oct. ·
Magasin Casablanca
Retrait gratuit
Disponible sous 24 hNous l'y faisons venir et vous appelons à son arrivée
Point retrait Témara
Retrait gratuit
Disponible sous 48 hNous l'y faisons venir et vous appelons à son arrivée
Garantie 1 an — réparation gratuite au Maroc en cas de panne pendant la garantie
Paiement 100 % sécurisé : Virement bancaire · Carte bancaire · Espèces à la livraison · Chèque certifié
Présentation du produit
Optimisez vos réseaux sans fil longue distance avec l’antenne sectorielle Reyee 90°, conçue pour des performances fiables et constantes. Grâce à sa portée pouvant atteindre 10 km et sa capacité à gérer jusqu’à 32 liaisons PTMP, elle assure une connectivité stable pour les projets WISP, vidéosurveillance ou infrastructures urbaines. Sa technologie 5 GHz 802.11ac à double flux garantit un débit élevé jusqu’à 867 Mbps, idéal pour les environnements exigeants. Robuste avec certification IP55, elle résiste aux intempéries et aux conditions extrêmes. La gestion Cloud simplifie l’installation et le suivi, offrant un gain de temps et une efficacité maximale au quotidien.
Demander un devisPartager :
Nos guides d’achat
Tous nos guidesDescription
Fiche technique
| MTBF | 400 000 heures, soit environ 45 ans |
|---|---|
| Contenu de l'emballage | 1 antenne, 2 câbles RF, 1 étrier d'inclinaison haute, 1 étrier d'inclinaison basse, 2 étriers de mât, 2 colliers de mât, la visserie, 1 capot de protection et 1 manuel d'utilisation |
| Indice de protection IP | IP55 |
| Type de produit | Antenne sectorielle passive de 90° pour les ponts sans fil RG-AirMetro, radio vendue séparément |

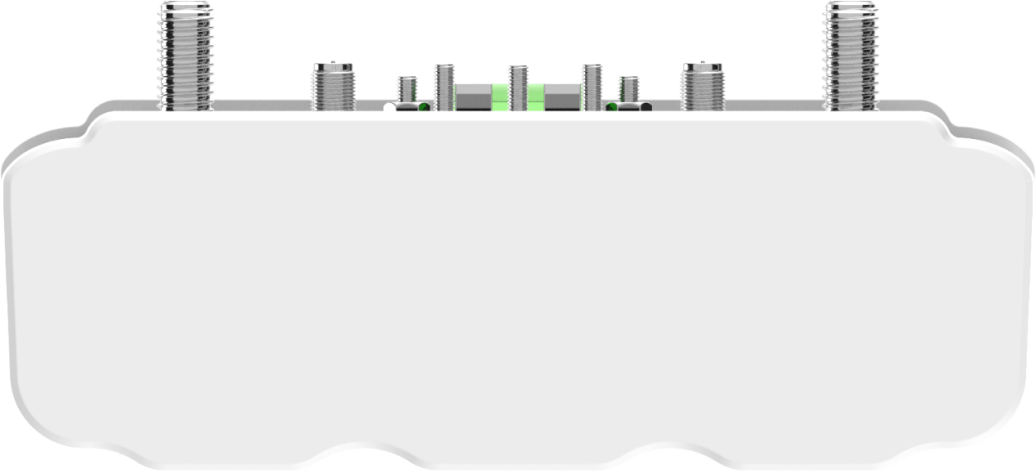

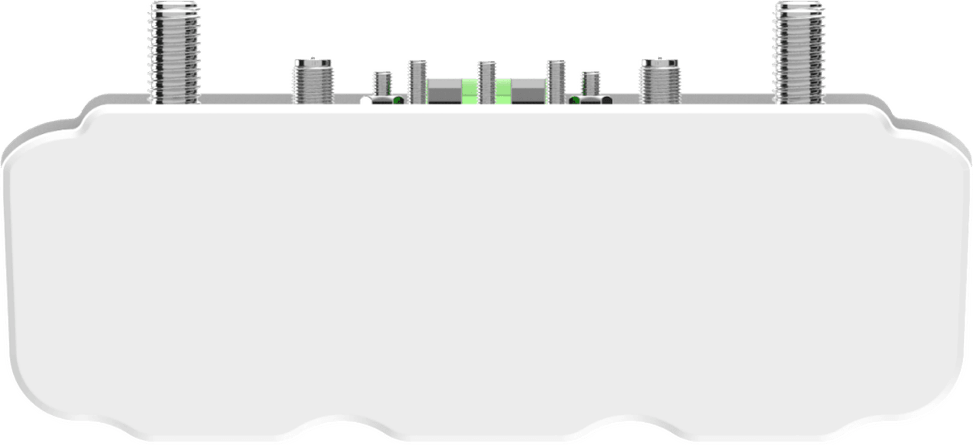

| Interfaces | Sans objet : antenne passive, sans port réseau — 2 câbles RF fournis pour le raccordement au pont |
| Normes réseau | Sans objet : antenne passive, sans radio intégrée — la norme radio vient du pont RG-AirMetro vendu séparément |
| Débit Wi-Fi maximal par bande | Sans objet : une antenne passive n'a pas de débit — il vient du pont RG-AirMetro vendu séparément |
| Poids | 1,82 kg hors emballage |
| Dimensions (L x P x H) | 139,9 x 48,9 x 694 mm, support de fixation non compris |
| Plage de fréquences de fonctionnement | 5 GHz |
| Antennes | Antenne panneau sectorielle 2x2 en 5 GHz, gain de 20 dBi |
|---|---|
| Ouverture de faisceau de l'antenne | 90° à l'horizontale, 7° à la verticale |
| Portée annoncée | Jusqu'à 10 km en liaison avec un pont RG-AirMetro : portée du couple antenne et pont, pas de l'antenne seule |
| Nombre de liaisons PTMP | Jusqu'à 32 liaisons point à multipoint, avec les ponts RG-AirMetro |
| Puissance d'émission maximale | Sans objet : antenne passive — la puissance d'émission vient du pont RG-AirMetro vendu séparément |
| Alimentation | Sans objet : antenne passive — elle est alimentée par le pont RG-AirMetro vendu séparément |
| Température de fonctionnement | -40 à +80 °C |
| Humidité de fonctionnement | 5 à 95 % sans condensation |
| Garantie | 1 an |
Téléchargements
Avis clients
Aucun avis pour le moment
Soyez le premier à donner votre avis sur ce produit et aidez les autres clients.
Donner mon avis
Questions fréquentes sur ce produit
Faut-il un pont RG-AirMetro pour utiliser l'antenne RG-ANT20S-90 ?
Oui. C'est une antenne panneau 2x2 passive, sans radio ni port réseau : elle se raccorde par ses deux câbles RF à un pont sans fil de la série RG-AirMetro, qui porte toute la partie active. L'antenne fixe la portée et la forme du faisceau, le pont apporte le débit, la gestion et l'alimentation.
Qu'est-ce qui accompagne l'antenne RG-ANT20S-90 dans son carton ?
Deux câbles RF, la visserie complète et un capot de protection, avec le manuel. Côté fixation : un support d'inclinaison vers le haut, un vers le bas, deux supports de mât, deux colliers de serrage, huit écrous à embase et huit boulons. Rien d'autre n'est à prévoir pour la poser, hormis le mât lui-même.
À quoi servent les deux supports d'inclinaison de la RG-ANT20S-90 ?
À pointer le faisceau au-dessus ou en dessous de l'horizontale. Avec une ouverture verticale de 7° seulement, quelques degrés d'écart déplacent nettement la zone couverte à plusieurs kilomètres. Le support d'inclinaison vers le bas dessert une vallée ou des toits proches, celui vers le haut un point situé plus haut que le mât.
Pourquoi choisir la sectorielle 90° plutôt que la 120° ou la 360° de la gamme Reyee ?
Parce qu'elle est la seule des trois à porter jusqu'à 10 km, grâce à ses 20 dBi concentrés sur 90°. La RG-ANT16S-120 ouvre 120° pour 16 dBi et 5 km ; la RG-ANT13-360 balaie tout l'horizon à 13 dBi mais s'arrête à 2 km. On choisit donc d'abord la distance à couvrir, l'angle en découle.

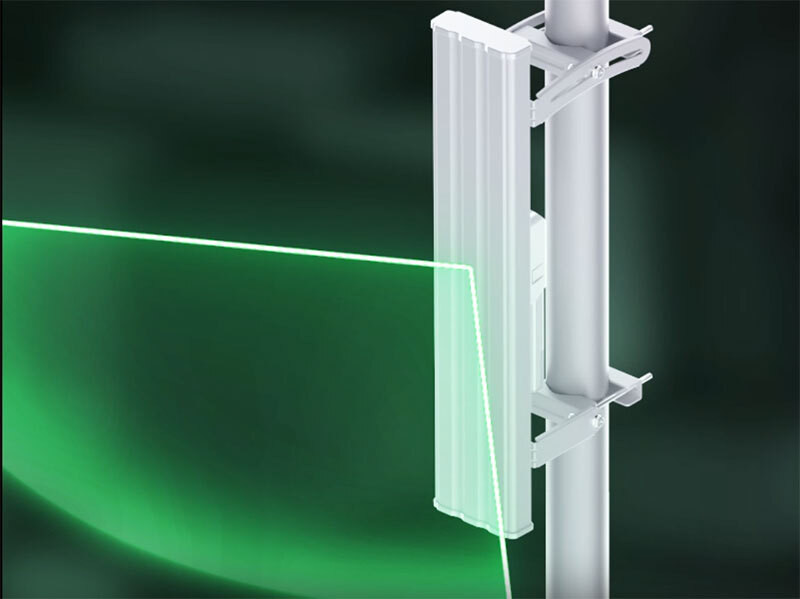

Comment se fixe la RG-ANT20S-90, et quelle place occupe-t-elle ?
Sur mât, avec les deux supports et les deux colliers du carton. Le panneau mesure 694 mm de haut hors support, pour 139,9 mm de large et 48,9 mm d'épaisseur : il faut donc une hauteur libre de près de 70 cm sur le tube, plus le débattement nécessaire au réglage d'inclinaison.
Combien pèse la RG-ANT20S-90 une fois montée sur le mât ?
1,82 kg, hors emballage. Le carton complet, lui, pèse 4,5 kg et mesure 750 × 195 × 165 mm. C'est la première valeur qui compte pour le calcul de charge en tête de mât ; la seconde ne concerne que la manutention jusqu'au pied du support, une distinction utile quand on grimpe avec le matériel.
La RG-ANT20S-90 convient-elle à un site de montagne ou de bord de mer ?
Elle est donnée pour une altitude de fonctionnement de -500 à +5 000 m, une plage de -40 à +80 °C et une humidité de 5 à 95 % sans condensation. L'indice IP55 et le refroidissement naturel, sans ventilateur ni ouverture, complètent un boîtier prévu pour rester dehors sans intervention.
Quelle tenue au vent et aux surtensions annonce la RG-ANT20S-90 ?
220 km/h de vent, une protection contre les surtensions de 6 kV et une tenue aux décharges électrostatiques de 24 kV, au contact comme dans l'air. Sur un pylône isolé, ce sont ces trois chiffres qui décident de la durée de vie réelle de l'installation, bien avant le gain d'antenne.
Combien de liaisons une station Reyee équipée de cette antenne peut-elle tenir ?
Jusqu'à 32 liaisons point à multipoint, à un débit de liaison de 867 Mbit/s en 5 GHz double flux 802.11ac. La bande passante se partage entre les clients actifs : sur un déploiement WISP ou un parc de caméras, c'est le trafic simultané qui fixe la limite pratique, pas le nombre de sites raccordés.
Comment règle-t-on l'alignement d'une liaison Reyee RG-AirMetro ?
L'outil d'alignement de Ruijie Cloud et de l'application Reyee guide la visée, pendant que l'analyse de spectre repère en un clic les canaux brouillés et propose des corrections automatiques. L'appairage des équipements, lui, se déclenche par une seule touche et aboutit en 30 secondes.
L'antenne RG-ANT20S-90 est-elle neuve et garantie ?
Oui, matériel neuf, la facture faisant office de garantie. Sa durée moyenne entre pannes annoncée atteint 400 000 heures, soit environ 45 ans, ce qui la situe sur un usage d'infrastructure continu. Le document constructeur complet est consultable en PDF.
