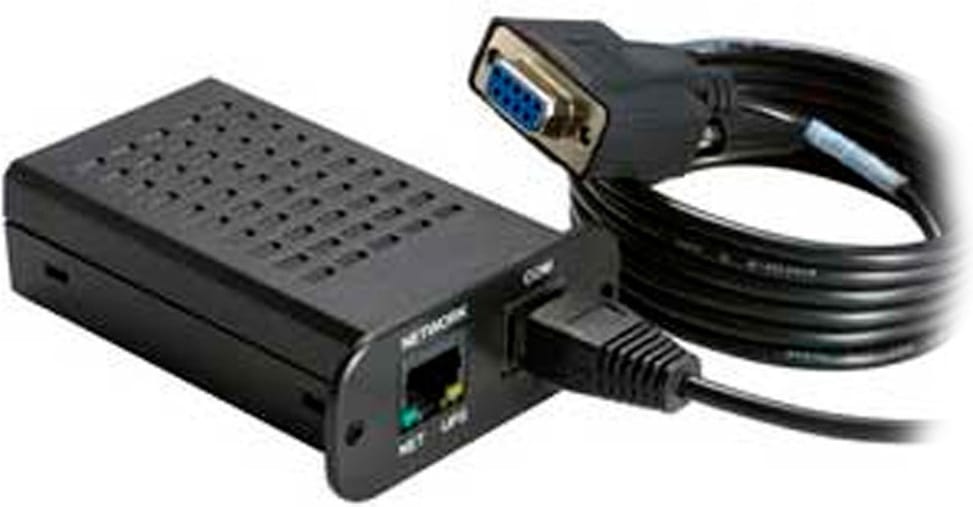

Carte réseau Delta Power Solutions Mini SNMP IPv6 InsightPower G3 pour onduleur, emplacement Mini (SCMS100035)
Carte réseau Delta InsightPower G3 au format Mini, pour les onduleurs Delta à emplacement Mini comme l'Amplon N 2 et 3 kVA : supervision web et SNMP, alertes, arrêt des serveurs par ShutdownAgent, en IPv4 et IPv6 avec HTTPS, SSH et SNMPv3.
- Emplacement Mini : Amplon N 2 et 3 kVA
- IPv4 et IPv6
- HTTPS, SSH/SFTP et SNMPv3
- Modbus TCP intégré
- Arrêt des serveurs par ShutdownAgent
- Port Ethernet RJ45 10/100 Mbit/s
- Câble de configuration RJ45-DB9 fourni
- Sonde EnviroProbe en option
Réf. : SCMS100035
Nouveau
1/2
1 698,00 DHTTC
En stock
Gagnez 17 DH de cagnotte avec cet achatComment ça marche ?Cagnotte plafonnée à 300 DH par commande.
3 façons de l'obtenir
Livraison partout au Maroc
40 DH TTC
En stockRecevez-le entre mer. 30 sept. et ven. 2 oct. ·
Magasin Casablanca
Retrait gratuit
Disponible sous 24 hNous l'y faisons venir et vous appelons à son arrivée
Point retrait Témara
Retrait gratuit
Disponible sous 48 hNous l'y faisons venir et vous appelons à son arrivée
Garantie 2 ans — réparation gratuite au Maroc en cas de panne pendant la garantie
Paiement 100 % sécurisé : Virement bancaire · Carte bancaire · Espèces à la livraison · Chèque certifié
Présentation du produit
Carte réseau Mini SNMP pour onduleur Delta à emplacement Mini : supervision web et SNMP, alertes et arrêt des serveurs, sur un réseau IPv4 ou IPv6 sécurisé.
Compatibilité : Amplon N 2 et 3 kVA, séries Delta N (révision 05 et suivantes) et MX
Réseau : RJ45 10/100 Mbit/s, IPv4 et IPv6
Sécurité : HTTPS, SSH/SFTP et SNMPv3
Intégration : SNMP v1/v2c/v3, Modbus TCP, Syslog
Arrêt des serveurs : ShutdownAgent, délai réglable par système
Livrée avec : câble RJ45 vers DB9 et 2 vis
Là où l'ancienne génération InsightPower s'en tenait à SNMPv1 et IPv4, la G3 ajoute IPv6, le chiffrement des accès et Modbus TCP.
Demander un devisPartager :
Nos guides d’achat
Tous nos guidesDescription
Delta Power Solutions · Référence SCMS100035
La supervision réseau,
au format Mini.
Ce boîtier InsightPower G3 se glisse dans l'emplacement Mini des onduleurs Delta et les place sur le réseau, en IPv4 comme en IPv6, avec des accès chiffrés et un service Modbus TCP.
Sa place : l'emplacement Mini

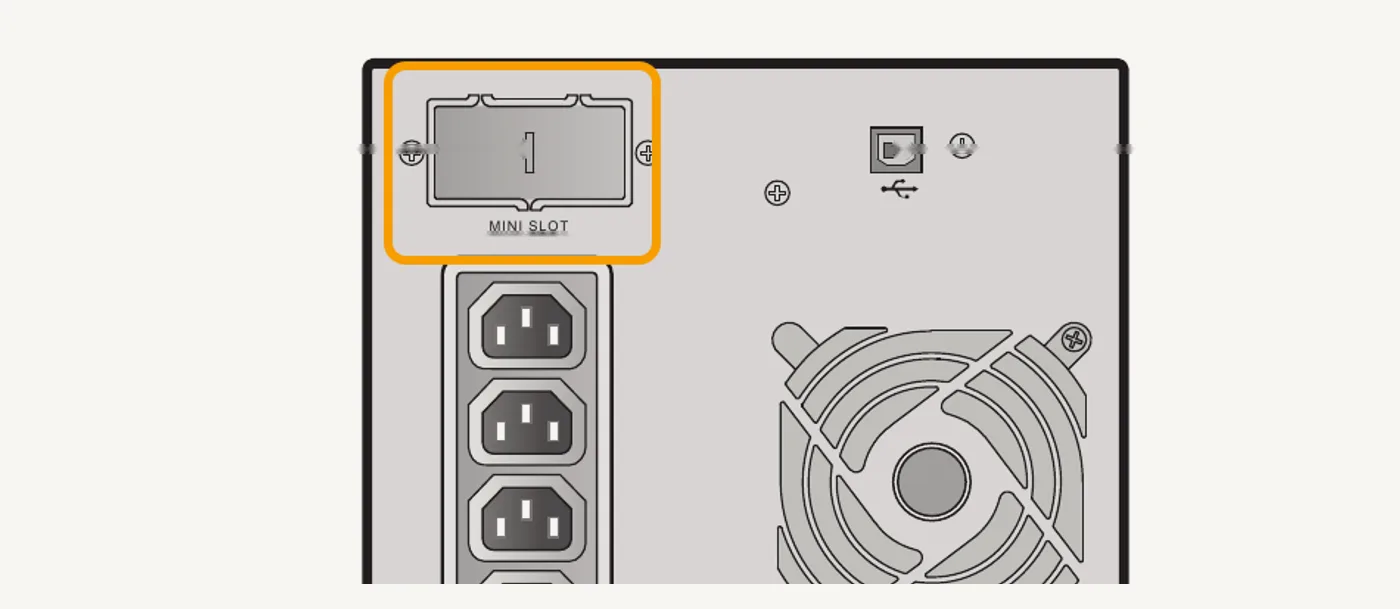

Sur les Amplon N 2 et 3 kVA, l'emplacement Mini est le cache marqué « MINI SLOT », en haut à gauche de la face arrière, au-dessus des prises de sortie. Onduleur et appareils débranchés, on découpe ce cache à ses trois points d'attache, on dégage la nappe de l'onduleur et on la branche sur la carte, puis on la fixe avec les deux vis livrées.
Amplon N 2 et 3 kVA : l'emplacement Mini, en haut à gauche.Les ports d'usine, pour votre pare-feu
Chaque service se désactive ou change de port depuis l'interface. Voici les réglages de sortie d'usine.
- HTTP / HTTPS
- 80 / 443
- SSH et SFTP
- 22
- Telnet
- 23
- FTP
- 21
- SNMP (lecture, écriture)
- 161
- Modbus TCP
- 502
- Adresse IPv4 d'usine
- 192.168.1.100
Les deux voyants clignotent ensemble ? La carte démarre ou met à jour son micrologiciel : ne coupez pas l'onduleur et ne retirez pas la carte avant la fin, sous peine de l'endommager.
Pour un Amplon RT 1 à 3 kVA, à emplacement Smart, voyez nos accessoires pour onduleurs. La gamme complète est sur la page Delta Power Solutions et au rayon onduleurs.
Valeurs tirées de la fiche accessoire Delta de la carte, de son manuel d'utilisation et du manuel de l'Amplon N.
Fiche technique
| Interface utilisateur | Navigateur web (HTTP/HTTPS), Telnet ou SSH, console série (port COM), utilitaire EzSetting |
|---|---|
| Logiciel de gestion de l'alimentation | ShutdownAgent (arrêt automatique des systèmes d'exploitation), EzSetting (configuration sous Windows 2000 à 10) |
| Poids en kg | 0,075 kg |
| Dimensions (l x p x h) en mm | 87 × 70 × 30 mm (l × p × h) |
| Protocole de gestion à distance | SNMPv1, SNMPv2c et SNMPv3 (traps et INFORM), HTTP et HTTPS, Telnet et SSH, FTP et SFTP, Modbus TCP (port 502) ; MIB Delta |
| Consommation électrique | 2 W maximum |
| Interfaces réseau | 1 port Ethernet RJ45 10/100 Mbit/s · 1 port console COM (configuration par le câble RJ45 vers DB9 fourni, ou sonde EnviroProbe en option) |
| Utilisateurs pris en charge | 3 niveaux de compte (Administrateur, Gestionnaire d'équipement, Lecture seule) ; jusqu'à 8 utilisateurs SNMPv3 |
| Compatibilité | Onduleurs Delta à emplacement Mini : Amplon N 2 et 3 kVA (UPS202N2000B035, UPS302N2000B035) ; séries N à partir de la révision 05 et MX. Ne convient pas aux Amplon RT 1-3 kVA (emplacement Smart) ni aux Agilon VX |
| Installation | Onduleur et charges débranchés : découper le cache de l'emplacement Mini à ses trois points d'attache, brancher la nappe sur la carte, glisser la carte et la visser |
| Prise en charge IPv6 | Oui — IPv4 et IPv6 |
| Fonctions de sécurité | HTTPS, SSH/SFTP et SNMPv3 (USM) ; accès par mot de passe sur trois niveaux de compte ; connexion administrateur limitable au réseau local |
| Capteurs | Sonde EnviroProbe en option, sur le port console COM |
| Contenu de la boîte | Carte InsightPower G3 Mini SNMP, câble RJ45 vers DB9, 2 vis |
|---|---|
| Emplacement pour carte de communication | Se monte dans l'emplacement MINI de l'onduleur (branchée sur la nappe de l'onduleur, fixée par 2 vis fournies) |
| Fonctionnalité | Supervision et pilotage de l'onduleur à distance, journal d'événements et historique des mesures, alertes par trap SNMP, INFORM et e-mail (jusqu'à 32 destinataires de traps), arrêt en douceur des systèmes via ShutdownAgent |
| Alimentation | 12 V CC, fournie par l'onduleur |

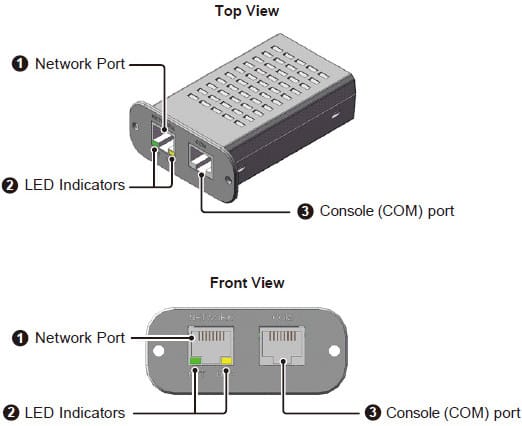

| Voyants d'état | 2 voyants : vert (réseau, adresse IPv4 utilisable), jaune (liaison avec l'onduleur) |
| Certifications | EN 55032 classe B, EN 55024, UL 62368-1, CAN/CSA C22.2 No. 62368-1-14, EN 62368-1 |
| Protocoles réseau | IPv4 et IPv6, BOOTP/DHCP et DHCPv6, NTP, SMTP (alertes e-mail), Syslog distant |
| Température de fonctionnement | 0 à 60 °C |
| Humidité de fonctionnement | 0 à 90 % sans condensation |
| Température de stockage | -40 à 125 °C |
| Type de produit | Carte de gestion réseau SNMP pour onduleur, format Mini Slot (boîtier InsightPower G3) |
| Garantie | 2 ans |
Références spécifiques
| EAN | 4718018490589 |
|---|---|
| MPN | SCMS100035 |
Téléchargements
Avis clients
Aucun avis pour le moment
Soyez le premier à donner votre avis sur ce produit et aidez les autres clients.
Donner mon avis
Questions fréquentes sur ce produit
Cette carte est-elle compatible avec l'onduleur Amplon N 2 kVA ou 3 kVA ?
Oui. Les Amplon N 2 et 3 kVA portent à l'arrière un emplacement Mini qui accepte une carte Mini SNMP, Mini relais, Mini Modbus ou Mini TVSS : la SCMS100035 s'y branche sur la nappe de l'onduleur et se fixe par deux vis. Delta la prévoit aussi pour la série N à partir de la révision 05 et pour la série MX.
Fonctionne-t-elle avec un onduleur Amplon RT 1 à 3 kVA ?
Non. Les Amplon RT 1 à 3 kVA ont un emplacement Smart, plus grand, qui reçoit la carte SNMP à doigts dorés (3915100120-S) et non ce boîtier Mini. Les deux formats ne s'échangent pas. Les Agilon VX n'ont aucun emplacement de carte : ils se pilotent par leur port USB.
Peut-on installer la carte sans éteindre l'onduleur ?
Non. Delta demande de débrancher toutes les sources d'alimentation et les appareils reliés à l'onduleur avant de monter la carte, sinon un court-circuit peut arrêter ou endommager l'onduleur. On découpe ensuite le cache de l'emplacement Mini à ses trois points d'attache, on dégage la nappe, on la branche sur la carte, puis on glisse celle-ci dans l'emplacement et on la visse.
La carte gère-t-elle IPv6, SNMPv3 et HTTPS ?
Oui. Elle fonctionne en IPv4 et en IPv6, avec DHCP ou DHCPv6, et chiffre les accès par HTTPS, SSH, SFTP et SNMPv3, avec jusqu'à huit utilisateurs SNMPv3. Les protocoles non chiffrés, HTTP, Telnet et FTP, se désactivent un par un depuis la page Service de l'interface.
Comment se connecter à la carte la première fois ?
Branchez-la au réseau : son client DHCPv4 est activé d'usine, elle prend donc une adresse seule. Ouvrez ensuite https://InsightPower dans un navigateur, avec le compte admin et le mot de passe password, à changer dès la première connexion. Sans DHCP, elle répond sur 192.168.1.100, et l'utilitaire EzSetting la retrouve sur le réseau local.
Peut-elle arrêter automatiquement mes serveurs en cas de coupure ?
Oui. Le logiciel ShutdownAgent, installé sur chaque serveur, reçoit l'alerte de la carte et ferme le système proprement. La carte attend le délai d'arrêt le plus long parmi les systèmes qui lui sont reliés, puis transmet à l'onduleur son propre délai d'extinction : les serveurs s'arrêtent avant que l'onduleur ne coupe.
Peut-on intégrer l'onduleur à une supervision Modbus ou SNMP ?
Oui. La carte expose l'état de l'onduleur en Modbus TCP, sur le port 502 avec un identifiant esclave de 1 à 254, et en SNMP v1, v2c ou v3 à travers la MIB Delta. Elle envoie des traps et des INFORM vers 32 adresses au maximum, et transmet son journal à un serveur Syslog distant.
Que contient la boîte ?
La carte InsightPower G3 Mini SNMP, un câble RJ45 vers DB9 pour la configurer depuis un ordinateur par son port console, et deux vis de fixation. Le câble Ethernet qui la relie à votre switch n'est pas dans la boîte : un cordon RJ45 standard suffit, la carte se connecte en 10/100 Mbit/s.
Peut-on raccorder une sonde d'environnement à la carte ?
Oui, une sonde Delta EnviroProbe vendue à part, branchée sur le port console COM de la carte. Ses mesures et ses contacts d'entrée apparaissent alors dans une page Environnement de l'interface web, qui ne s'affiche qu'une fois la sonde reliée, et ses événements déclenchent les mêmes alertes que ceux de l'onduleur.
