Onduleur On-line nJoy Balder 6000 - 6000 W / 6000 VA - Bornier (PWUP-OL06KBA-AZ)
Onduleur on-line double conversion de 6000 VA pour 6000 W, sans batterie interne : il fonctionne avec une à quatre armoires externes. Avec une armoire 2U de 16 batteries HR09122F, il tient 17 min à mi-charge et 5 min à pleine charge.
6000 VA / 6000 W : facteur de puissance de sortie 1,0
On-line double conversion, temps de transfert nul
Batteries externes seulement : armoire 2U ou 3U, jusqu'à 4
1 armoire 2U (16 × HR09122F) : 17 min à 50 %, 5 min à 100 %
Raccordement sur bornier en entrée et en sortie
Format rack 2U convertible en tour
Entrée acceptée de 110 à 300 V jusqu'à 60 % de charge
Onduleur on-line pour serveurs et baies critiques : 6000 VA / 6000 W, double conversion et format rack 2U convertible en tour. Protection : courant régénéré en continu, temps de transfert nul, onde sinusoïdale pure régulée à ± 1 %. Batteries : externes uniquement, en armoire 2U ou 3U (jusqu'à 4), non fournies. Autonomie : 17 min à 50 % de charge avec une armoire 2U de 16 batteries HR09122F. Raccordement : bornier en entrée et en sortie, posé par un électricien. Gestion : USB, RS232, port pour carte SNMP, EPO et écran LCD. La puissance d'un gros on-line tour logée dans 2U de baie, avec l'autonomie que vous dimensionnez.
Un onduleur on-line à double conversion dont la sortie vaut sa puissance apparente : 6000 VA, 6000 W. Il se glisse dans une baie de 19 pouces ou se dresse en tour, et tire son énergie d'armoires de batteries que l'on dimensionne selon le temps de secours voulu.
6000 WFacteur de puissance 1,0
0 msTransfert vers la batterie
2 UHauteur en baie
4Armoires de batteries au plus
L'autonomie se construit, armoire par armoire
Le Balder 6000 ne loge aucune batterie : tout son secours vient de l'extérieur. Il se raccorde à des armoires Balder, la 2U avec 16 blocs de 12 V, la 3U avec 20, et en accepte jusqu'à quatre. Son chargeur se règle de 1 à 4 A et la tension de charge se paramètre selon le nombre de blocs par chaîne : le même appareil couvre un simple arrêt propre des serveurs ou une coupure prolongée.

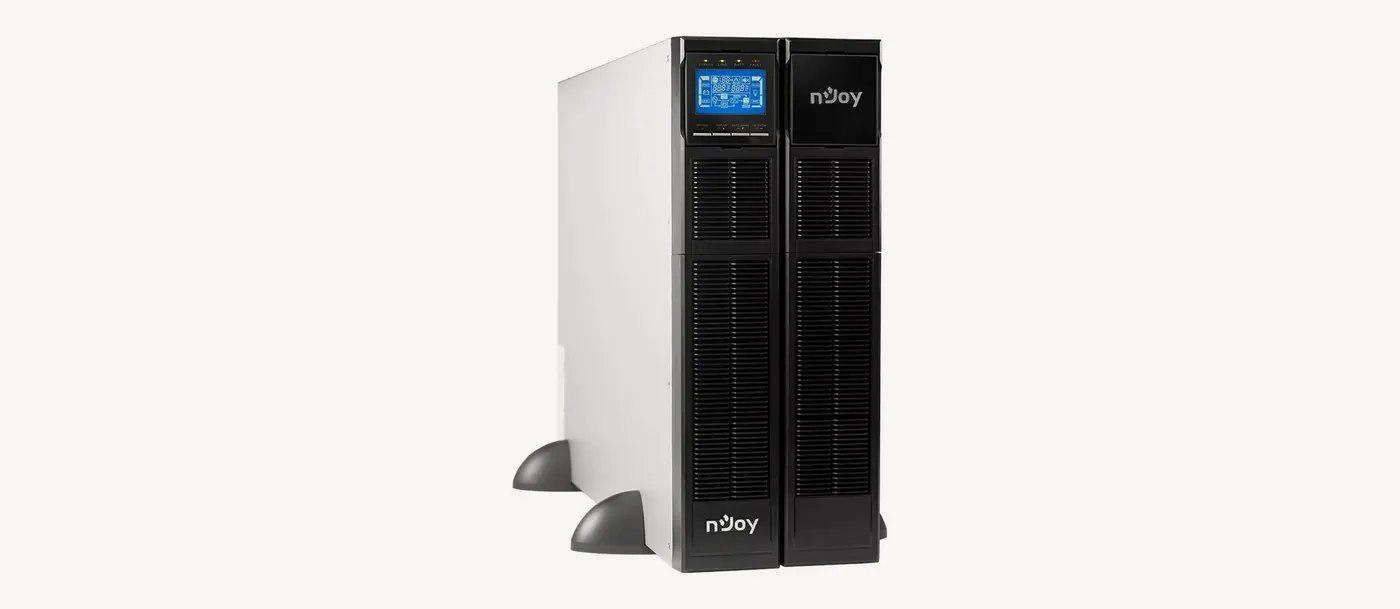

À droite, l'armoire 2U : vendue à part, livrée sans ses 16 batteries.
Avec une seule armoire 2U garnie de batteries HR09122F neuves, les durées annoncées vont de cinq minutes à pleine charge à plus de quarante minutes pour une charge légère.

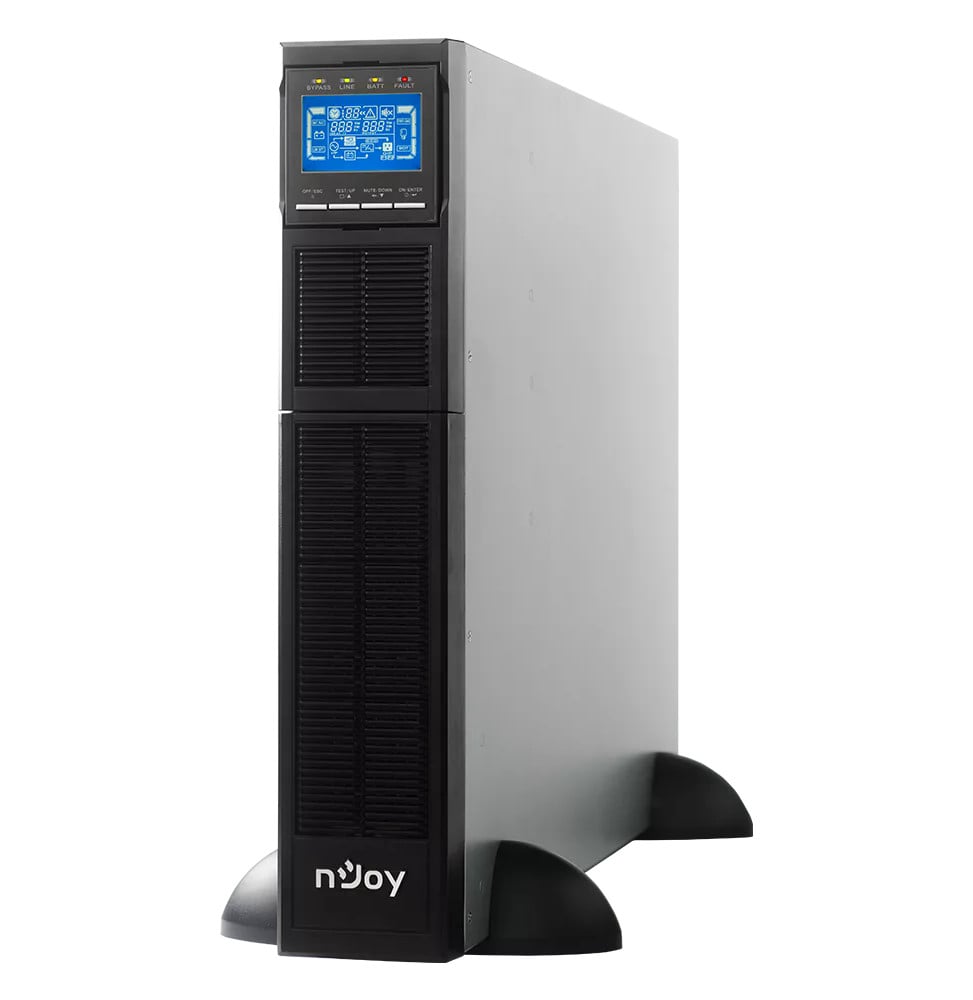

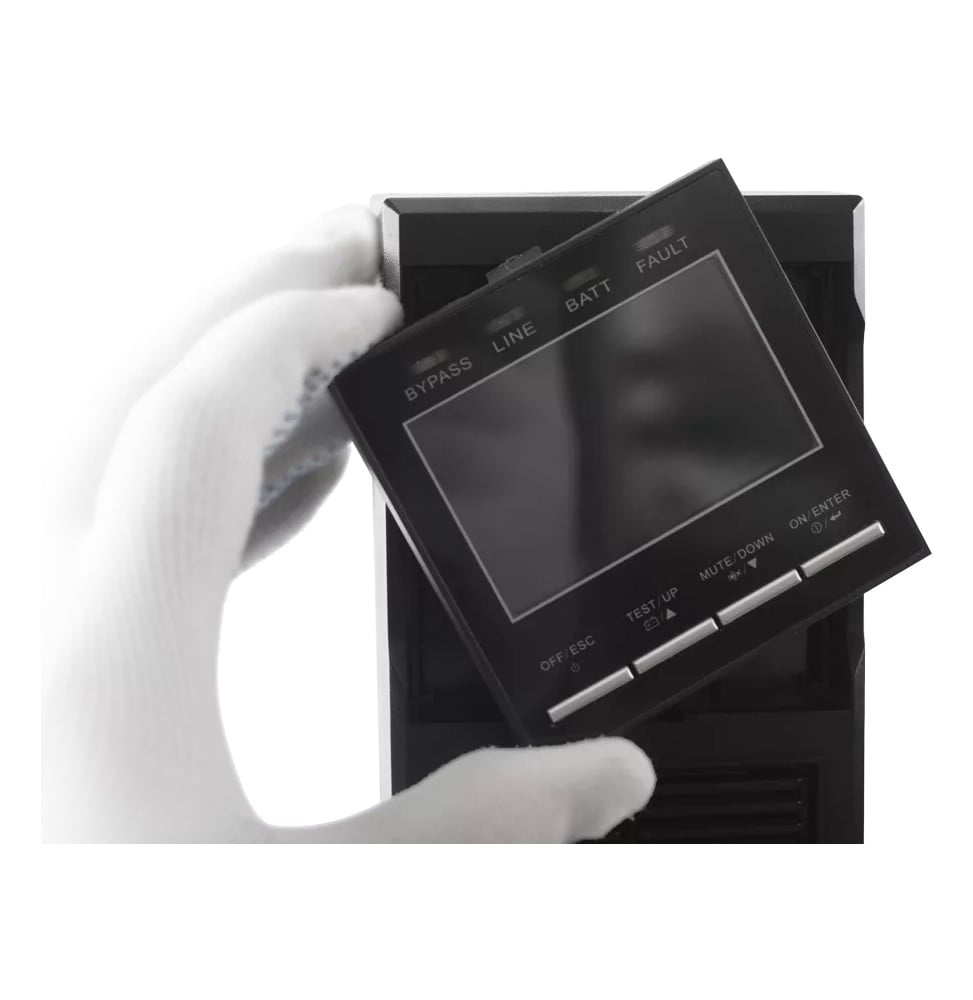

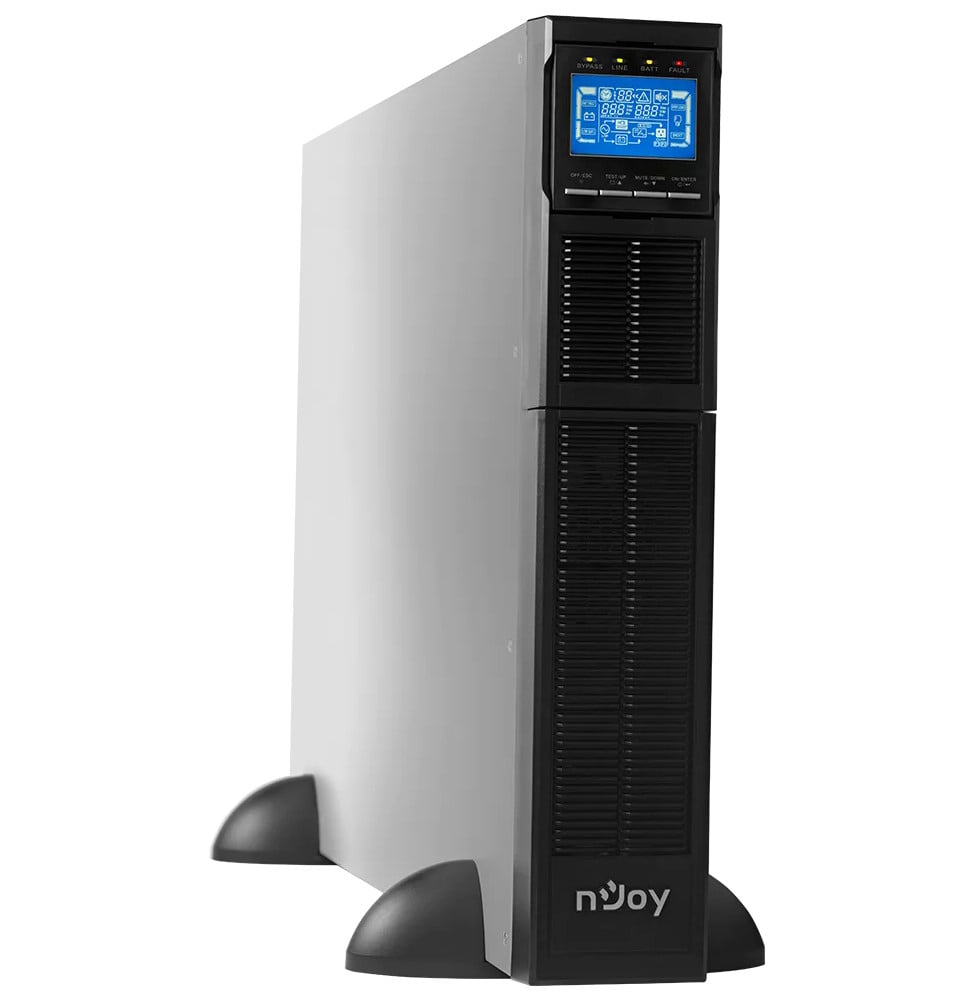

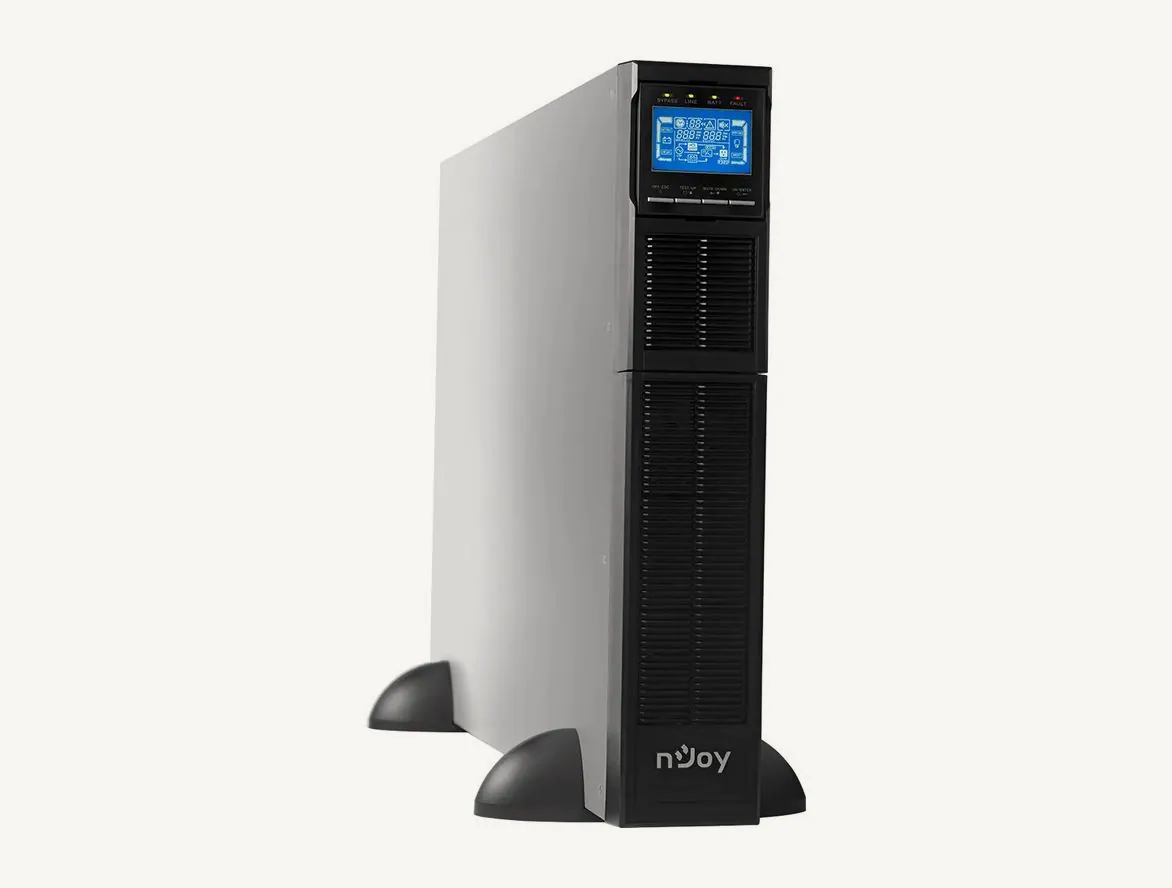

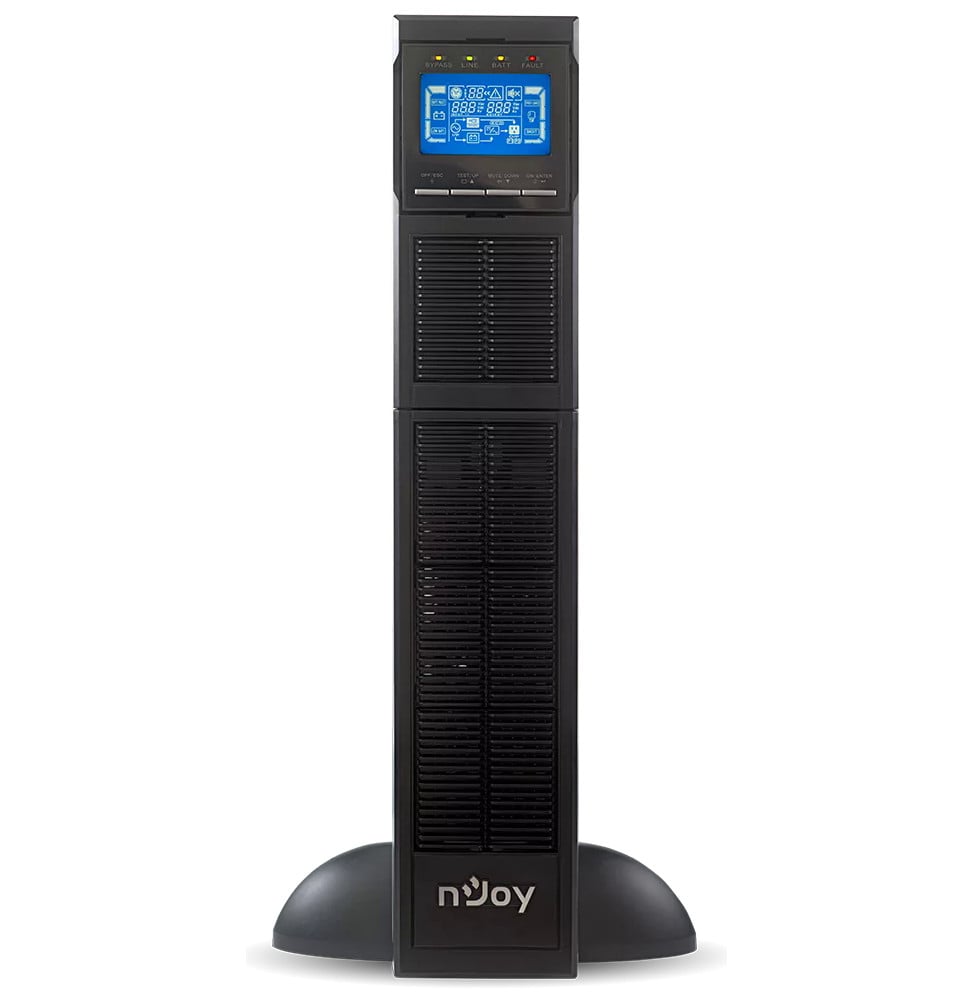

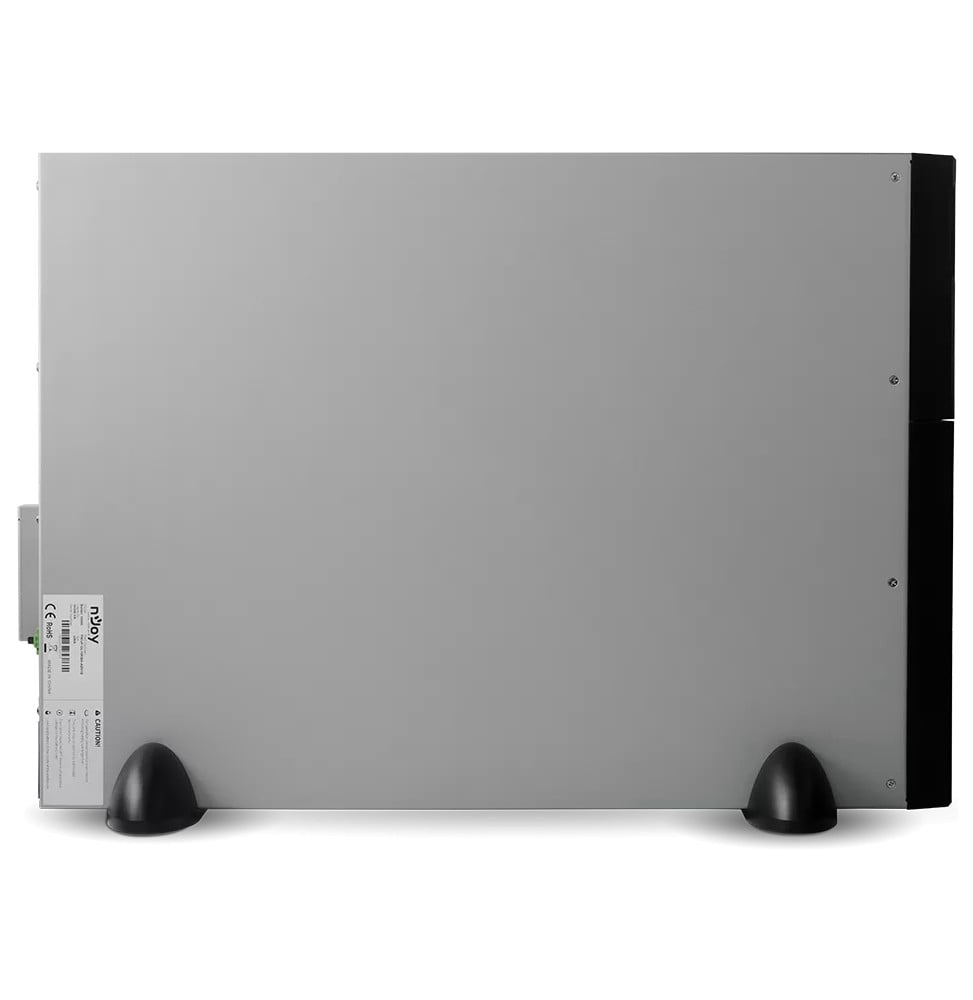

Posé sur ses pieds, il occupe le coin d'un local technique ; couché dans une baie, il ne prend que deux unités. Le module d'affichage se retire de sa façade pour être remis dans le sens de lecture, si bien que l'écran reste droit dans les deux positions.

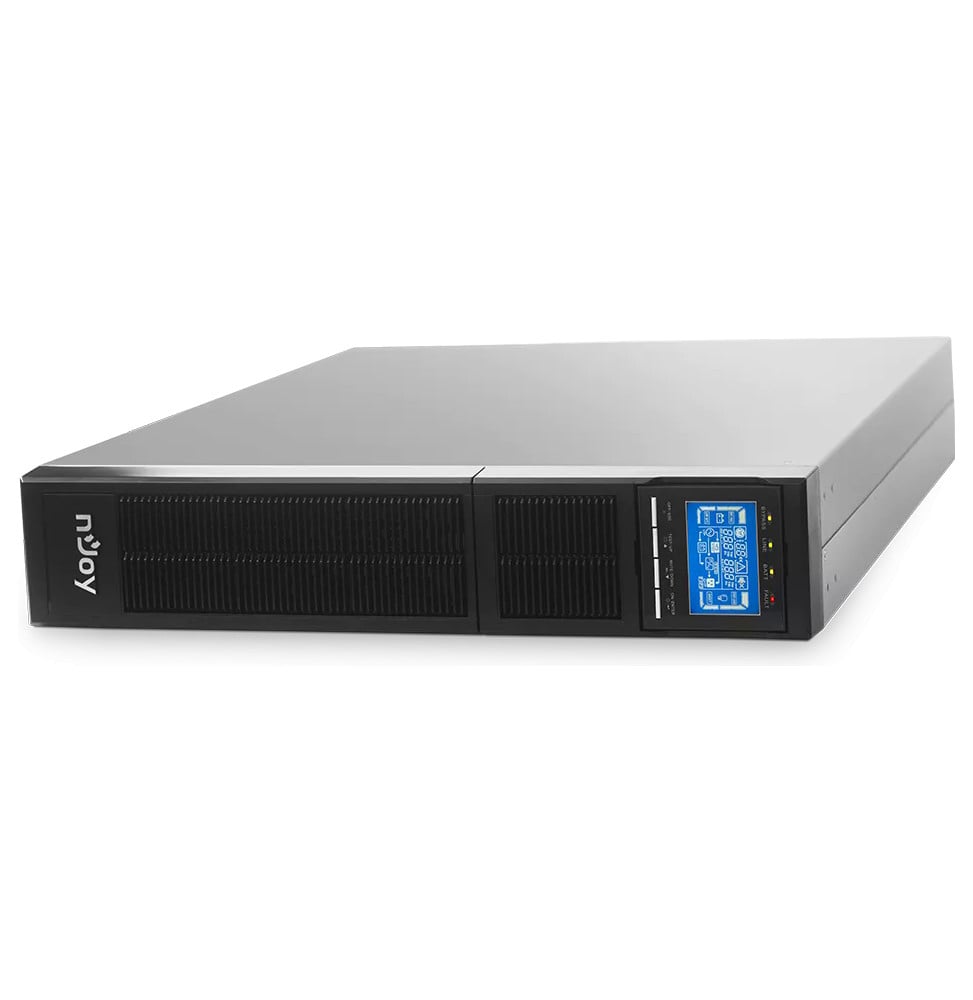

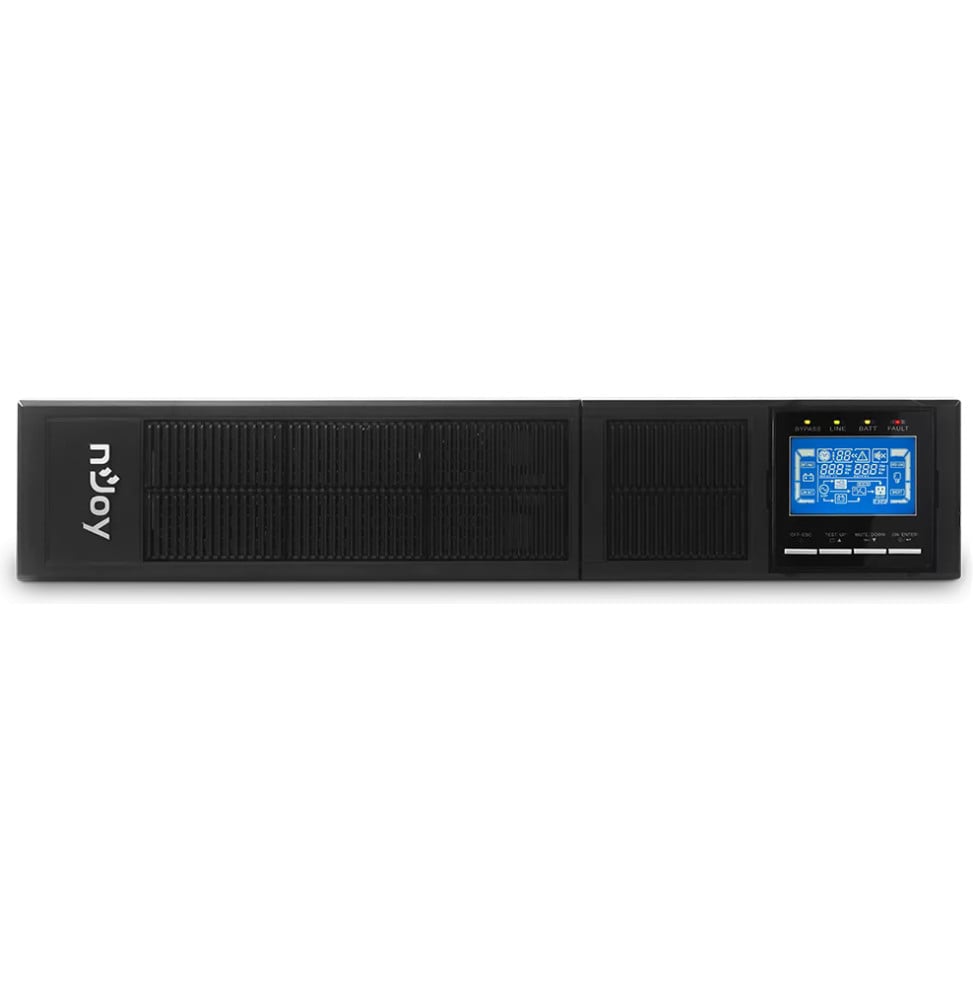

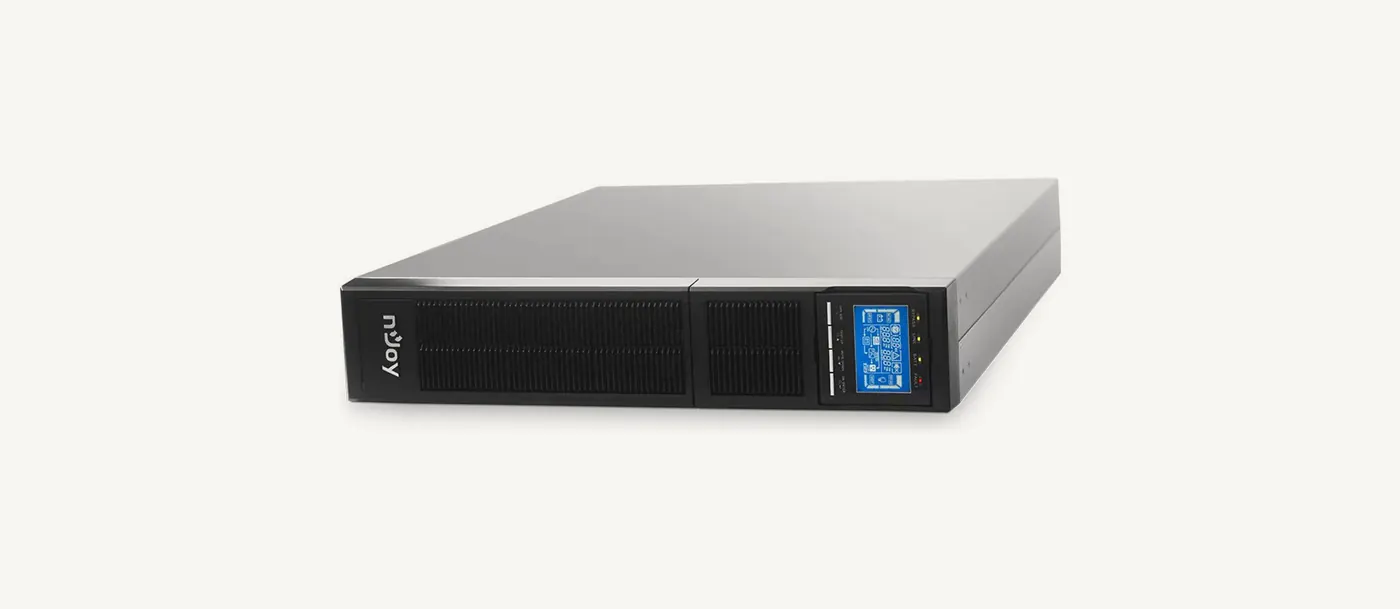

Couché en 2U : même façade, afficheur remis à l'horizontale.

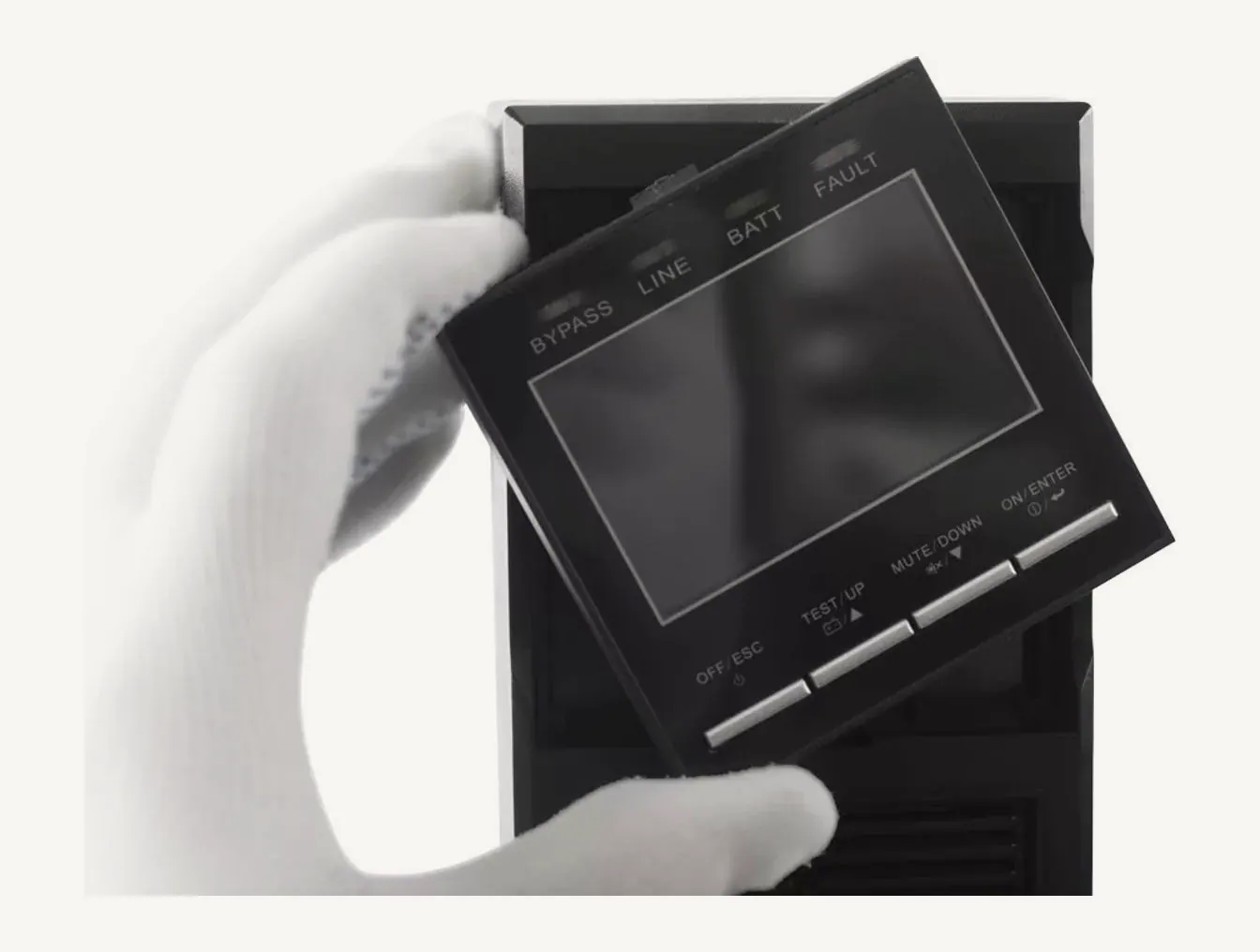

L'écran affiche l'état de l'onduleur, la charge, le niveau des batteries, les tensions d'entrée et de sortie et une minuterie de décharge. Quatre voyants, bypass, secteur, batterie et défaut, se lisent de loin ; quatre touches suffisent pour tester, couper l'alarme et naviguer.
Un réseau capricieux ne le fait pas basculer
Jusqu'à 60 % de charge, il accepte en entrée de 110 à 300 V sans puiser dans ses batteries, et il reste compatible avec un groupe électrogène. Côté réseau, il se montre discret : facteur de puissance d'au moins 0,99 à pleine charge et courant d'entrée peu déformé, moins de 4 % de distorsion harmonique à 100 % de charge et moins de 6 % à mi-charge. En sortie, l'onde est sinusoïdale pure et le rendement atteint 94 % en double conversion, 96 % en mode ECO.
Un câblage fixe, une supervision ouverte
L'entrée et la sortie se câblent sur bornier, par un électricien : pas de prises à l'arrière. Pour la surveillance, l'onduleur offre des ports USB et RS232, une entrée d'arrêt d'urgence (EPO) et un port intelligent qui accueille une carte SNMP pour le suivre par le réseau. Deux ventilateurs soufflent par la face arrière : sa place est dans un local technique ou une baie ventilée, pas dans un bureau.

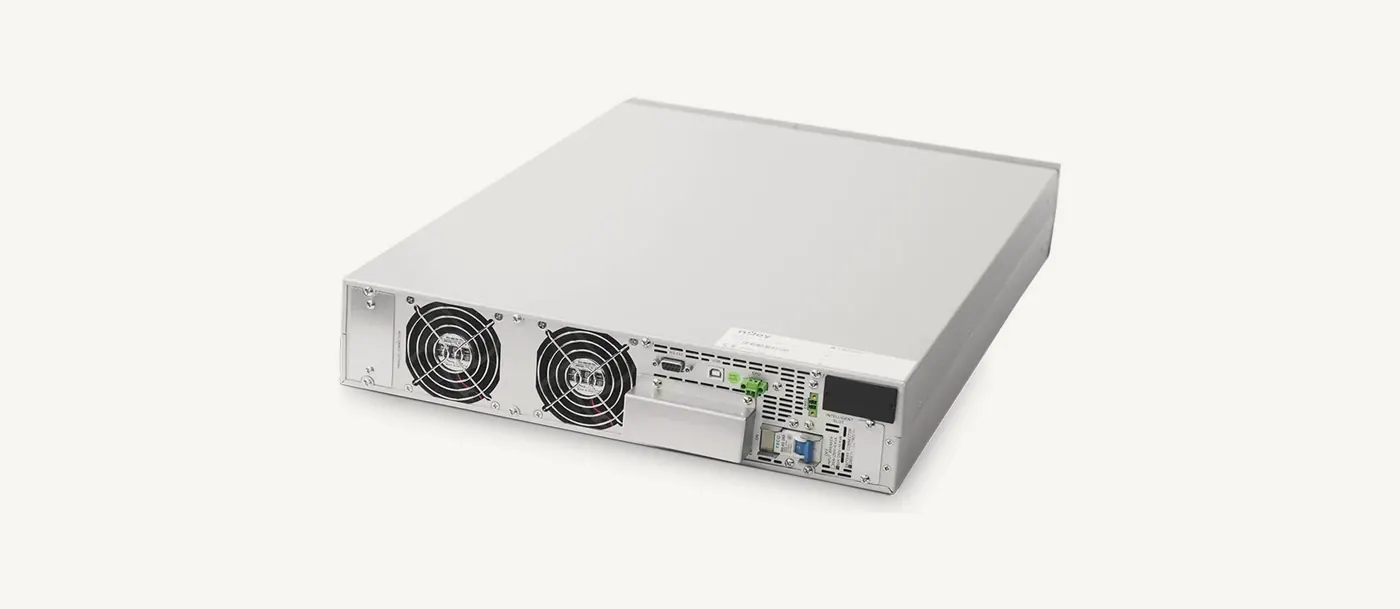

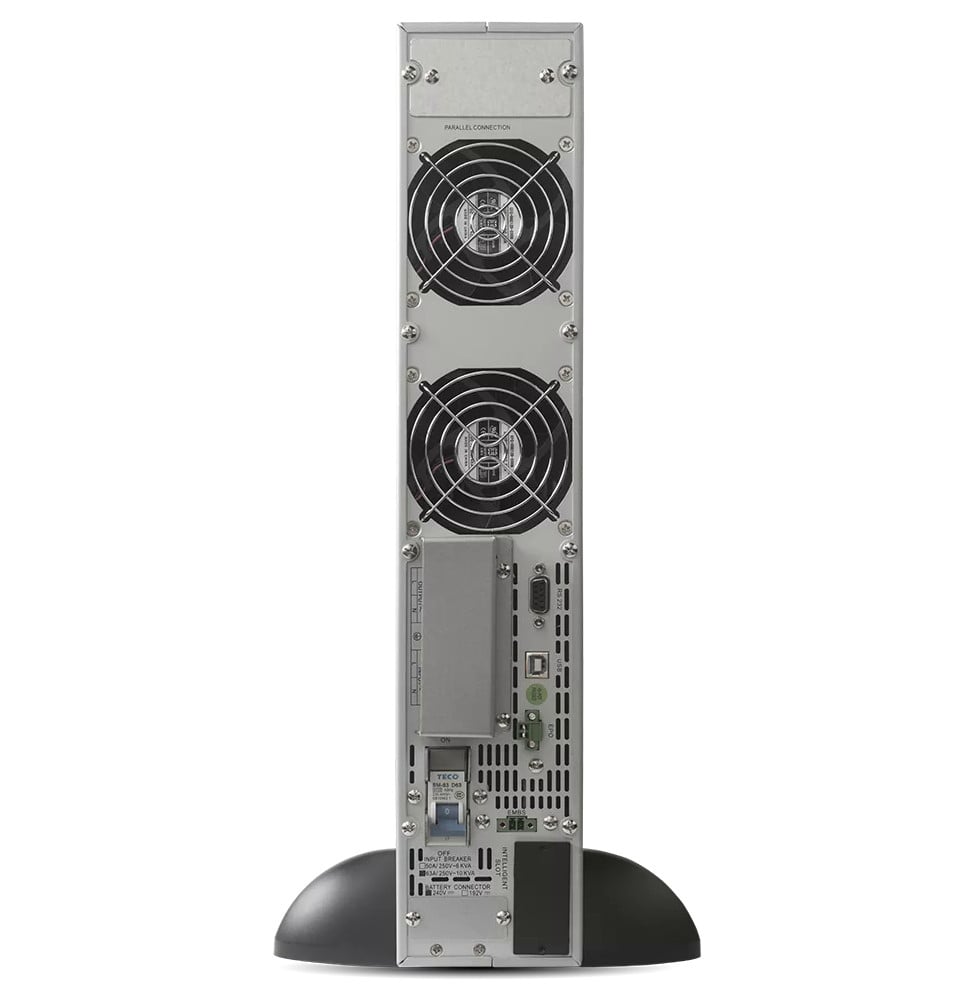

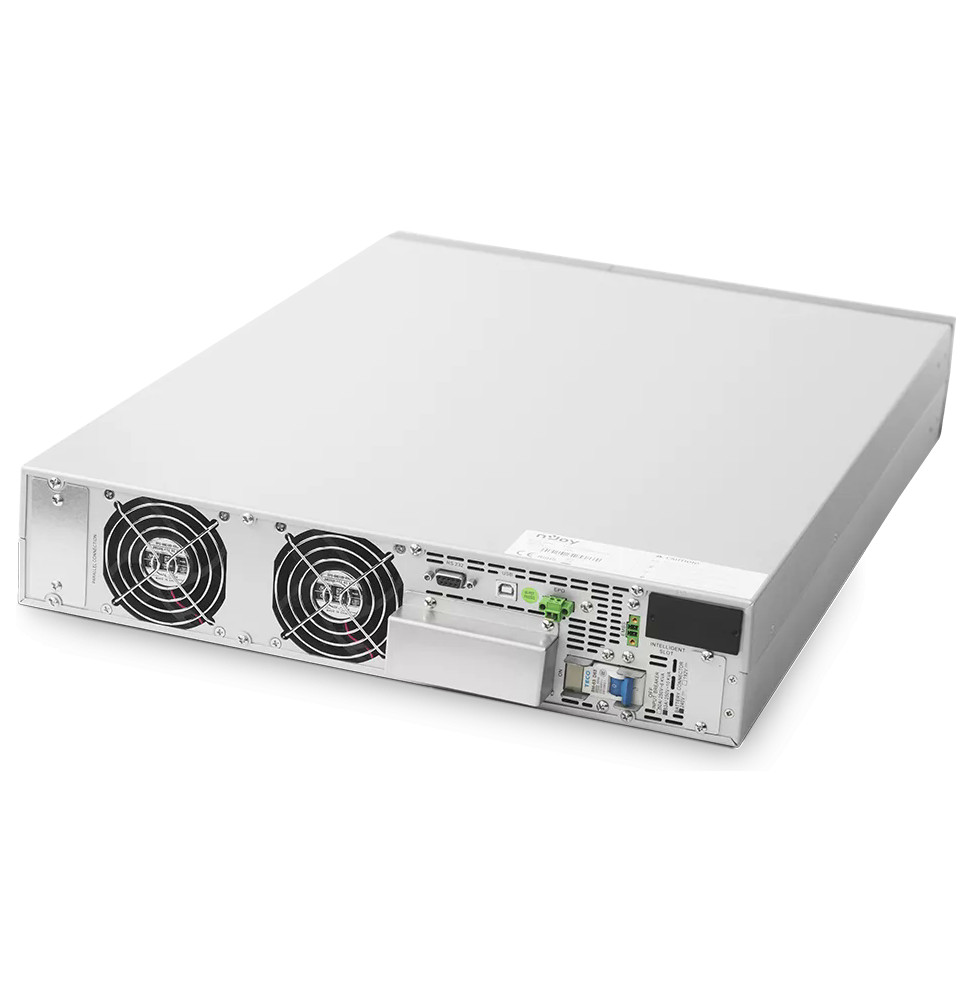

Face arrière : les deux ventilateurs et les raccordements.
Distorsion d'entrée
< 4 % à 100 %, < 6 % à 50 %
Convertisseur de fréquence
Puissance ramenée à 60 %
Armoires compatibles
Balder 2U ou 3U
Mise en parallèle
Jusqu'à 3 onduleurs
Modèle constructeur
PWUP-OL06KBA-AZ01B
Sans armoire garnie, le Balder 6000 n'assure aucun secours : commandez-le avec au moins une armoire Balder et ses batteries, et prévoyez un électricien pour le raccordement sur bornier.
Valeurs tirées de la fiche technique nJoy du Balder 6000 (PWUP-OL06KBA-AZ01B) et de sa fiche produit officielle. Autonomies mesurées par le constructeur sur batteries neuves et chargées.
Fiche technique
Caractéristiques techniques
Tension de sortie
208 / 220 / 230 / 240 V au choix, ± 1 % sur batterie (puissance ramenée à 90 % en 208 V)
Type de forme de l'onde
Sinusoïdale pure
Distorsion harmonique en sortie
≤ 1 % en charge linéaire, ≤ 4 % en charge non linéaire
110 - 300 V jusqu'à 60 % de charge ; 140 - 300 V de 60 à 80 % ; 176 - 300 V de 80 à 100 %
Type de batterie
Plomb-acide 12 V, 16 à 20 blocs par chaîne, dans une armoire externe — non fournies
Gestion des batteries
Courant de charge réglable de 1 à 4 A ; tension de charge 13,65 V par batterie (218 V pour 16 batteries)
Port d'interface
USB, RS232, port intelligent pour carte SNMP (en option), arrêt d'urgence (EPO)
Interface utilisateur
Écran LCD (état, charge, niveau de batterie, tensions d'entrée et de sortie, minuterie de décharge, défauts) et voyants bypass, secteur, batterie, défaut
Alarme audible
Mode batterie, batterie faible, surcharge, défaut
Logiciel de gestion de l'alimentation
ViewPower (ViewPower Pro avec la carte SNMP)
Poids en kg
14,5 kg sans batteries (17 kg avec l'emballage)
Dimensions (l x p x h) en mm
438 x 600 x 88 mm (2U)
Indice de protection IP
IP20
Technologie
On-line
Puissance en VA
6000 VA
Stabilisateur de tension
Oui
Batteries préinstallées
0 (batteries internes non prises en charge : armoire externe obligatoire)
Batterie de remplacement
HR09122F (réf. BTVACIUOCTD2FBT01B) pour l'autonomie annoncée
Emplacement pour carte de communication
Oui : port intelligent pour carte SNMP, en option
Hauteur du rack
2U
Caractéristiques techniques (suite)
Parasurtenseur et filtrage
Parasurtenseur de 600 joules
Temps de transfert/commutation
0 ms (secteur vers batterie et onduleur vers bypass)
Bypass
Bypass automatique, transfert sans coupure
Interrupteur d'arrêt d'urgence
Oui (EPO)
Bruit audible
< 55 dB à 1 m
Certifications
Directive 2011/65/UE (RoHS)
Température de fonctionnement
0 à 40 °C
Humidité de fonctionnement
0 à 95 % sans condensation
Température de stockage
-15 à 45 °C
Facteur de puissance (ratio)
1,0
Facteur de crête
3:1
Facteur de puissance d'entrée
≥ 0,99 à pleine charge
Fréquence de sortie
Synchronisée sur le réseau (46 - 54 Hz) ; 50 Hz ± 0,1 Hz sur batterie
Phase (Sortie/Entrée)
Monophasé / Monophasé (avec terre)
Rendement en mode éco
≥ 96 %
Capacité de surcharge
Secteur : 100-110 % pendant 10 min, 110-130 % pendant 1 min, au-delà 1 s ; batterie : 100-110 % pendant 30 s, 110-130 % pendant 10 s, au-delà 1 s
Rendement en double conversion
≥ 94 % en mode secteur, ≥ 91 % sur batterie
Type de sortie
Bornier
Puissance en watts
6000 W
Autonomie
Avec une armoire 2U de 16 batteries HR09122F : 42 min à 25 % de charge ; 17 min à 50 % ; 9 min à 75 % ; 5 min à 100 %
Packs batteries externes
Jusqu'à 4 armoires : Balder Battery Pack 2U (16 batteries) ou 3U (20 batteries), vendues séparément
Soyez le premier à donner votre avis sur ce produit et aidez les autres clients.
Donner mon avis
Questions fréquentes sur ce produit
Les batteries sont-elles incluses avec le Balder 6000 ?
Non. Le Balder 6000 n'accepte aucune batterie interne : il se raccorde à une armoire de batteries externe, Balder Battery Pack 2U (16 batteries) ou 3U (20 batteries), vendue séparément et elle-même livrée vide. Pour une installation complète, prévoyez l'onduleur, au moins une armoire et ses batteries 12 V de 7 ou 9 Ah.
Quelle autonomie obtient-on avec une armoire 2U ?
Avec une armoire 2U garnie de 16 batteries HR09122F neuves et chargées : 42 min à 25 % de charge, 17 min à 50 %, 9 min à 75 % et 5 min à pleine charge. Ces durées varient avec l'âge des batteries, la température et la nature de la charge : partez de la consommation mesurée de vos équipements pour choisir le nombre d'armoires.
Peut-on allonger l'autonomie en ajoutant des armoires ?
Oui : l'onduleur accepte jusqu'à 4 armoires de batteries externes, en 2U ou en 3U. Son chargeur se règle de 1 à 4 A pour recharger un parc plus important, et la tension de charge se paramètre selon le nombre de batteries par chaîne, de 16 à 20. Chaque armoire ajoutée augmente la réserve d'énergie disponible à charge égale.
6000 VA, cela fait combien de watts utilisables ?
6000 W : le facteur de puissance de sortie vaut 1,0, toute la puissance apparente est donc disponible en watts. Seul le réglage de la sortie en 208 V ramène la puissance à 90 %. Additionnez la consommation réelle de vos serveurs, baies de stockage et équipements réseau, en gardant une marge sous ces 6000 W.
Comment se raccorde et s'installe le Balder 6000 ?
Sur bornier, en entrée comme en sortie : il n'y a pas de prises, le câblage est fixe et se confie à un électricien. L'appareil se monte en baie 19 pouces sur 2U ou se pose en tour. Entrée et sortie sont monophasées, en 230 V nominal, et la tension de sortie se règle à 208, 220, 230 ou 240 V.
Qu'apporte la double conversion on-line par rapport à un onduleur line-interactive ?
Le courant de sortie est régénéré en permanence : les équipements ne dépendent jamais directement du réseau et le temps de transfert est nul, vers la batterie comme vers le bypass. L'onde est sinusoïdale pure, régulée à ± 1 % sur batterie, avec une distorsion d'au plus 1 % sur charge linéaire : ce qu'attendent les alimentations des serveurs.
Fonctionne-t-il sur un réseau instable ou derrière un groupe électrogène ?
Oui : il est compatible groupe électrogène et accepte en entrée de 110 à 300 V jusqu'à 60 % de charge, de 140 à 300 V jusqu'à 80 % et de 176 à 300 V au-delà, sur une plage de 46 à 54 Hz. Il reste ainsi en mode secteur malgré de fortes variations de tension, sans puiser dans les batteries à chaque creux.
Peut-on superviser l'onduleur à distance ?
Oui : il dispose de ports USB et RS232 et d'un port intelligent qui reçoit une carte SNMP en option, pour une supervision par le réseau local ou Internet avec le logiciel ViewPower Pro. Sur place, l'écran LCD affiche l'état, la charge, le niveau de batterie, les tensions et les défauts ; une entrée EPO permet l'arrêt d'urgence.
Peut-on installer plusieurs Balder 6000 en parallèle ?
Oui, jusqu'à 3 onduleurs Balder 6000 peuvent fonctionner en parallèle. C'est la solution pour sécuriser une charge critique par redondance ou pour disposer de plus de puissance qu'un seul appareil n'en délivre. Comme le reste de l'installation, la mise en parallèle se raccorde sur bornier.
Où installer le Balder 6000 et fait-il du bruit ?
Il émet moins de 55 dB à 1 m : sa place est en baie ou en local technique plutôt que dans un bureau occupé. Il fonctionne entre 0 et 40 °C, jusqu'à 95 % d'humidité sans condensation, mesure 438 × 600 × 88 mm et pèse 14,5 kg sans batteries.
Comment réagit-il à une surcharge ?
En mode secteur, il supporte 10 min entre 100 et 110 % de charge, 1 min entre 110 et 130 % et 1 s au-delà ; sur batterie, ces durées tombent à 30 s, 10 s puis 1 s. Un parasurtenseur de 600 joules et des alarmes de surcharge, de batterie faible et de défaut complètent la protection des équipements.

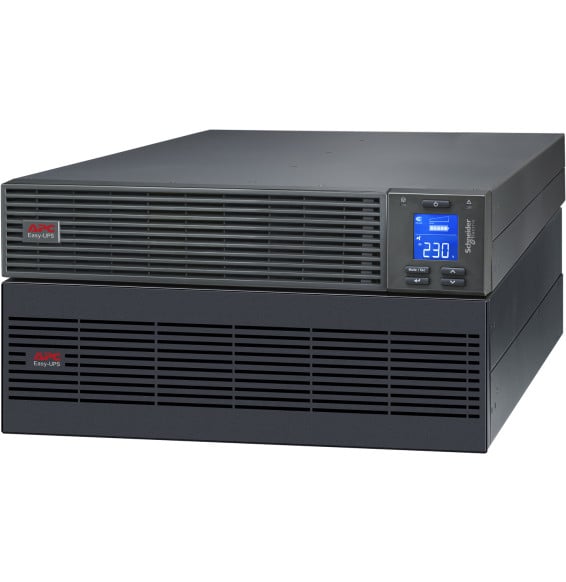

Onduleur on-line double conversion de 6000 VA / 6000 W livré complet : module de puissance 2U, pack batteries externe SRV240RLBP-9A en 3U et kit de rails. Raccordement par bornier, sortie sinusoïdale pure, rendement de 94 % et autonomie extensible jusqu'à quatre packs.
