Les batteries sont-elles fournies avec le Garun 20KL ?
Non. Aucune batterie n'est montée d'usine : l'onduleur accueille en interne 32 à 40 blocs 12 V au plomb de 7 ou 9 Ah, ou se raccorde à des armoires de batteries externes en chaînes de 16 à 20 blocs. Le nombre de batteries fixe l'autonomie : il se décide avec l'installateur, selon la charge à secourir et la durée visée.
Peut-on l'utiliser en triphasé comme en monophasé ?
Oui : il se configure en triphasé / triphasé (3:3), en entrée triphasée et sortie monophasée (3:1) ou en monophasé / monophasé (1:1). L'entrée nominale est de 3 × 400 V avec neutre en triphasé et de 230 V en monophasé ; la sortie se règle en 380, 400 ou 415 V triphasé, ou en 220, 230 ou 240 V monophasé.
20 kVA, cela fait combien de watts utilisables ?
20 kW : le facteur de puissance de sortie vaut 1,0, toute la puissance apparente est disponible en watts. Seul un réglage de sortie en 360 V triphasé ou en 208 V monophasé ramène la puissance à 90 %. Faites le bilan de la consommation réelle de la salle serveur ou de l'atelier et gardez une marge sous ces 20 kW.
Quelle autonomie peut-on attendre du Garun 20KL ?
Elle dépend entièrement des batteries installées : leur nombre, de 32 à 40 blocs en interne ou davantage avec des armoires externes, leur capacité de 7 ou 9 Ah et la charge raccordée. Le chargeur intelligent se règle de 1 à 12 A pour s'adapter à la taille du parc de batteries retenu.
Quel rendement en double conversion et en mode ECO ?
En double conversion, le rendement atteint 96,30 % à mi-charge et reste d'au moins 95,5 % à pleine charge ; en mode ECO, il monte à 98,5 %. Sur une installation de 20 kW qui tourne jour et nuit, ces points limitent la chaleur dégagée, au plus 3381 BTU/h en mode secteur, et la consommation.
Peut-on intervenir sur l'onduleur sans couper les équipements ?
Oui : le bypass de maintenance alimente la charge directement par le réseau pendant une intervention sur l'onduleur. En fonctionnement normal, le passage de l'onduleur vers le bypass automatique se fait en temps nul, tout comme la bascule du secteur vers les batteries lors d'une coupure.
Est-il adapté à une alimentation par groupe électrogène ?
Oui : il dispose d'une double entrée pour groupe électrogène et accepte en triphasé de 190 à 520 V à mi-charge, de 305 à 478 V à pleine charge, sur 46 à 54 Hz. La correction active du facteur de puissance sur toutes les phases, à 0,99 au moins, évite de surcharger le groupe par des courants parasites.
Comment superviser le Garun 20KL ?

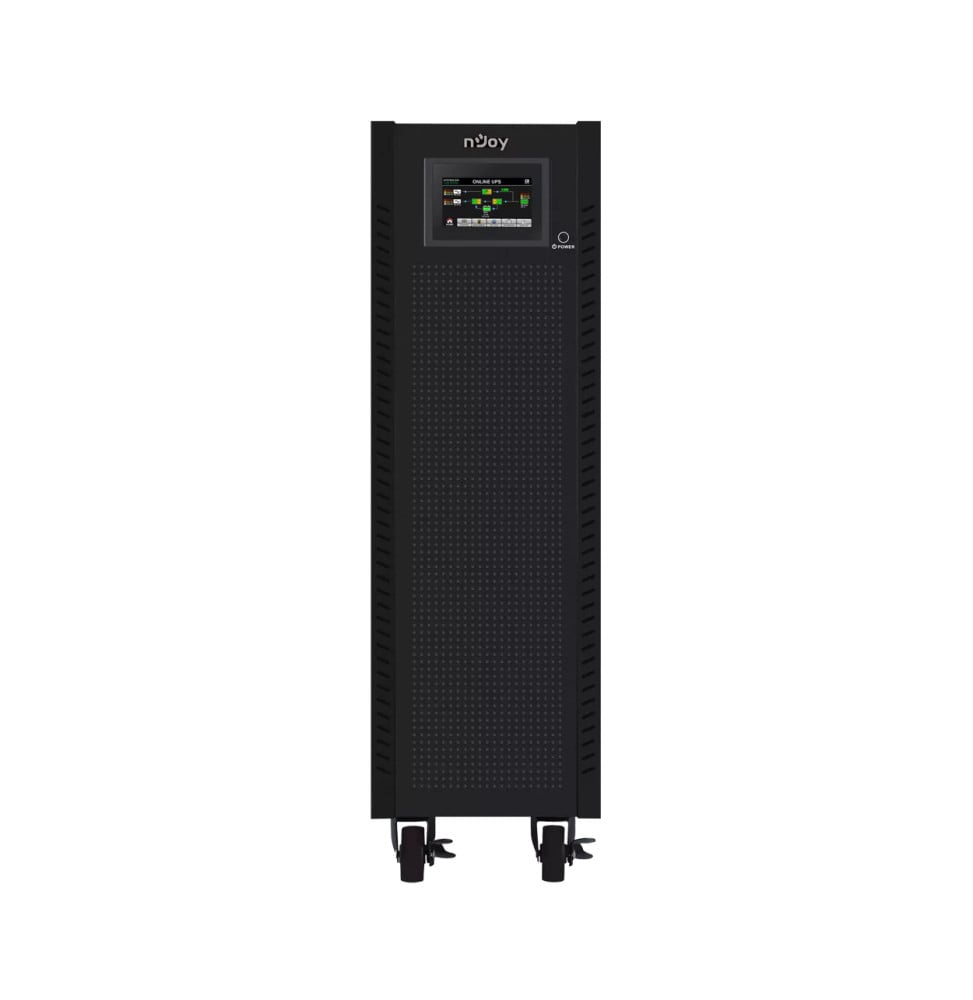

En standard, il offre des ports USB, RS232 et EPO, plus un port intelligent où l'on glisse une carte SNMP ou Modbus en option pour le suivre depuis le réseau. Les logiciels ViewPower Network Edition et VMware Shutdown Wizard orchestrent l'arrêt ordonné des serveurs ; en local, l'écran tactile de 5 pouces affiche l'état de l'onduleur.
Quelle place prévoir pour l'installer ?

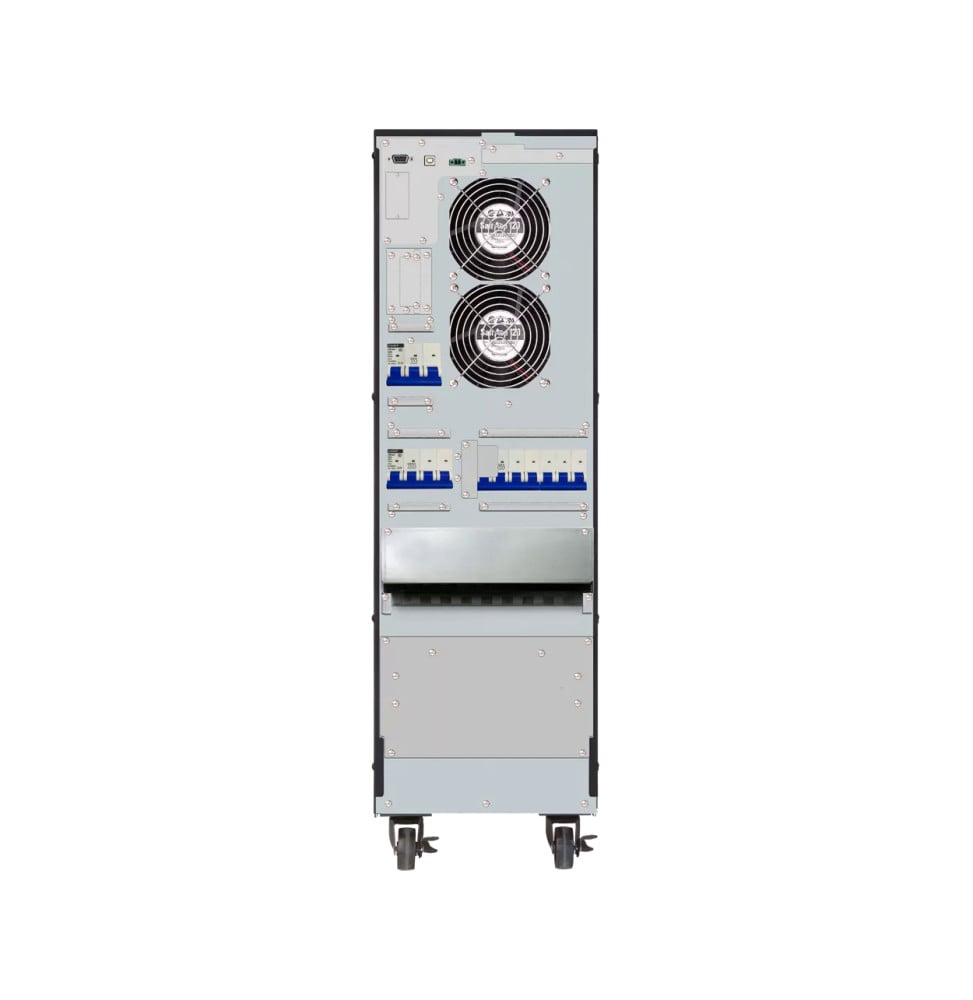

Il mesure 250 × 626 × 826 mm et pèse 49,8 kg sans batteries ; entrée et sortie se raccordent sur bornier, par un électricien. Prévoyez un local technique ventilé : il émet moins de 65 dB à 1 m, dissipe jusqu'à 4115 BTU/h sur batterie et son indice de protection est IP20.
Peut-on lui ajouter un transformateur d'isolement ?
Oui, un transformateur d'isolement est proposé en option. Il se loge dans l'emplacement prévu pour les batteries internes : avec lui, l'autonomie repose entièrement sur des armoires de batteries externes. C'est un choix à faire dès la conception de l'installation.
Peut-on mettre plusieurs Garun 20KL en parallèle ?
Oui, la mise en parallèle de plusieurs Garun 20KL est prévue par le constructeur, pour sécuriser une charge critique par redondance ou pour augmenter la puissance disponible. Elle se décide à la conception de l'installation, avec le raccordement sur bornier des différents onduleurs.
Comment réagit-il à une surcharge ?
Il supporte 100 à 110 % de charge pendant 60 min, 110 à 125 % pendant 10 min et 125 à 150 % pendant 1 min, en mode secteur comme sur batterie. Au-delà de 150 %, la protection agit immédiatement : mieux vaut dimensionner l'installation pour rester sous les 20 kW en régime normal.
