Bien choisir son traceur grand format : largeur, encre et coût réel

Trois questions suffisent à éliminer l'essentiel du marché : quel est le plus grand format que vous devez sortir, combien de tirages par mois, et ces tirages quittent-ils le bureau ? La première commande la largeur de la machine, la deuxième sa classe, la troisième le type d'encre.

• Cabinet d'architecture

  A0 couleur

  Plans, façades, perspectives et planches de concours. Il faut le A0, de la couleur crédible et un support couché pour les rendus. C'est le profil qui justifie le plus une machine à cinq ou six encres.

• Bureau d'études, topographie

  Trait et précision

  Des plans au trait, des réseaux, des levés. Le noir dense sur papier ordinaire et la stabilité dimensionnelle comptent plus que la richesse chromatique. Quatre ou cinq encres suffisent.

• BTP, service technique

  Sortie chantier

  Les tirages partent sur le terrain : pluie, poussière, annotations au feutre. L'encre pigmentaire et le support polypropylène ne sont pas des options.

• Reprographie, affichage

  Volume

  Plusieurs centaines de mètres carrés par mois. Le coût au mètre carré et la cadence décident ; c'est le seul profil où un système à toner LED se discute sérieusement.

La géométrie de la série A, et pourquoi elle simplifie tout

La norme ISO 216 repose sur un seul principe : chaque format se plie en deux pour donner le suivant, en conservant le rapport 1 pour √2. La conséquence pratique est mal connue et pourtant décisive : le A0 a une surface de 1 m² exactement. Le A1 en fait donc 0,5 m², le A2 0,25 m², le A3 0,125 m². Tout coût exprimé « au mètre carré imprimé » se lit directement comme le coût d'un A0 — retenez-le, c'est la clé de tous les calculs qui suivent.

Format, rouleau, largeur de machine

Un traceur est défini par la largeur maximale du support qu'il accepte, exprimée en pouces. Cette largeur doit être supérieure ou égale au petit côté du format visé, puisque c'est ce côté qui traverse la machine — la longueur, elle, se déroule.

Retenez la seule ligne qui compte : une machine 24 pouces ne sortira jamais un A0, quel que soit le logiciel, quel que soit le rouleau. C'est le regret d'achat numéro un du grand format, et il est définitif. À l'inverse, le 36 pouces couvre l'immense majorité des besoins d'un cabinet ou d'un bureau d'études : voir les traceurs 36 pouces.

Les plans venus de l'étranger : ANSI et ARCH

Un donneur d'ordre nord-américain n'envoie pas des A1, mais des ANSI ou des ARCH — deux séries en pouces qui ne se plient pas comme la série A. Vérifiez la correspondance avant de refuser un format.

Quelle classe de machine pour quel volume

• Moins de 200 tirages A1 par mois : machine compacte 24 ou 36 pouces, quatre encres, chargement par rouleau simple.
• 200 à 600 A1 par mois : machine de bureau d'études — 36 pouces, disque interne pour la file d'attente, empileur de sortie, grandes cartouches.
• Au-delà de 600 A1 par mois : machine de production — 36 ou 44 pouces, double rouleau à commutation automatique, empileur haute capacité.

Attention à deux chiffres trompeurs. Le volume mensuel maximal affiché sur les fiches, souvent en mètres carrés, est un plafond mécanique et non une cible : dimensionnez autour de la moitié. Et la vitesse, exprimée en A1 par heure — de l'ordre de 60 à 120 en entrée de gamme, 180 à 240 sur une machine de bureau d'études, au-delà de 300 en production — est toujours mesurée en mode rapide sur papier ordinaire. Votre mode de rendu réel divise ce chiffre par trois ou quatre.

Les grandes longueurs

La largeur est bornée, pas la longueur. En alimentation feuille à feuille, les machines 36 pouces acceptent couramment des feuilles jusqu'à environ 1900 mm ; sur rouleau, une coupe longitudinale, un profil en long ou une bannière atteignent plusieurs mètres en un seul tirage. Vérifiez alors deux points : la longueur maximale par travail acceptée par le pilote, et la présence d'un massicot automatique — sans lui, chaque tirage se coupe aux ciseaux.

C'est le deuxième arbitrage structurant, et celui que les fiches produit noient. Deux familles d'encres aqueuses coexistent sur le grand format, et elles ne servent pas au même métier.

Encre à colorant (dye) ou encre pigmentaire

Dans une encre à colorant, la matière colorante est dissoute : elle pénètre dans la fibre du papier. Les couleurs sont vives, les dégradés doux, le coût au millilitre plus bas. En contrepartie, elle se délave à l'eau, pâlit à la lumière, et son noir s'affaiblit sur papier ordinaire parce qu'une partie du colorant migre sous la surface.

Dans une encre pigmentaire, la matière colorante est en suspension et se dépose en surface. Le trait reste net, le noir est dense sur papier ordinaire, le tirage résiste à l'eau, au surligneur et à la lumière — c'est l'encre de l'archive et du chantier. Elle coûte plus cher au millilitre et donne des couleurs légèrement moins éclatantes sur papier photo.

Quatre, cinq ou six encres : ce que chaque ajout apporte

Le nombre d'encres n'est pas une échelle de qualité, c'est une échelle d'usage. Chaque encre supplémentaire répond à un problème précis.

Autrement dit : si vous imprimez du trait, la sixième encre ne vous apportera rien. Si vous imprimez des perspectives ombrées ou des photos de site, elle est exactement ce qui sépare une planche crédible d'un tirage « colorié ». Le rayon grand format couvre les trois configurations.

Et le toner ? Le cas de la reprographie

Il existe des systèmes grand format à toner LED, quasi exclusivement monochromes. Ils n'ont pas de buses qui sèchent, sortent des mètres carrés à une cadence sans rapport avec le jet d'encre, et leur coût au mètre carré s'effondre au-dessus de quelques milliers de mètres carrés par mois. Leur revers : un ticket d'entrée bien plus élevé, l'encombrement d'un copieur de production, une couleur inexistante ou marginale, et un modèle économique qui suppose un contrat de maintenance. Pour un cabinet, un bureau d'études ou un service technique, la réponse reste le jet d'encre ; le toner LED est l'outil du reprographe.

La précision de longueur, le seul chiffre qui compte en topographie

La ligne « précision du tracé » d'une fiche technique se lit en entier, pas seulement son pourcentage. La formulation complète des constructeurs est : ±0,1 % de la longueur du vecteur demandé, ou ±0,2 mm, la plus grande des deux valeurs, mesurée à 23 °C et 50 à 60 % d'humidité relative, sur film mat au format A0, en mode d'impression optimal. Trois enseignements en découlent.

• La spécification est donnée sur film, pas sur papier ordinaire. Le papier absorbe l'humidité, gonfle puis se rétracte : un tirage sorti un jour humide et mesuré une semaine plus tard n'a plus la même longueur.
• La tolérance est proportionnelle : négligeable sur une cote courte, elle devient visible sur une grande longueur.
• Le mode rapide n'est pas couvert. Si vous relevez des distances sur un tirage, imprimez en mode optimal, sur un support stable.

La finesse de trait minimale

C'est le critère le plus utile et le plus ignoré. Les fiches distinguent la largeur de trait adressable — souvent 0,02 mm, c'est-à-dire la finesse que le moteur d'impression sait viser — et la largeur de trait minimale garantie, plus honnête, généralement comprise entre 0,04 et 0,06 mm. Toute plume plus fine que cette valeur sera épaissie à l'impression. Concrètement, si votre charte CAO empile quatre ou cinq épaisseurs de plume très fines, une machine trop grossière les fond en une seule et vous perdez la hiérarchie du dessin. Comparez la valeur garantie de la machine à la plus fine de vos plumes.

La résolution, un faux critère devenu inutile

Les traceurs sérieux annoncent tous 2400 × 1200 ppp optimisés. La résolution ne discrimine donc plus rien en trait pur : au-delà d'un certain seuil, ce sont la finesse de trait, la stabilité d'avance du papier et l'encre qui déterminent la netteté. Elle reprend son importance sur les aplats, les dégradés et les images — c'est-à-dire pour un rendu, pas pour un plan.

Sur un investissement à cinq chiffres, le prix d'achat n'est qu'un acompte. Ce qui départage deux machines, c'est le coût du mètre carré imprimé sur trois ans. Il se calcule, et vous pouvez le calculer vous-même avant de signer.

La méthode de calcul, en cinq étapes

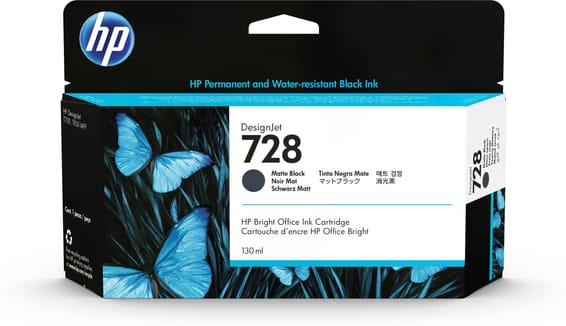

1. Le prix au millilitre. Relevez la contenance de chaque cartouche et son prix. La même encre existe souvent de 26 à 300 ml, voire davantage, et l'écart de prix au millilitre entre la plus petite et la plus grande dépasse fréquemment un tiers. Comparez toujours à la plus grande capacité que la machine accepte.
2. La consommation d'encre au mètre carré. Elle dépend de votre taux de couverture : un plan au trait consomme une fraction de ce que consomme une perspective. Ne l'estimez pas — tous les traceurs tiennent un compteur d'encre. Imprimez dix tirages représentatifs de votre production, relevez la différence, divisez par la surface.
3. Le coût encre d'un A0 = prix au millilitre × millilitres consommés par mètre carré. Un A1 en coûte la moitié, un A2 le quart.
4. Le papier. Un rouleau de bureau d'études standard mesure 914 mm de large sur 45,7 m : il contient donc 38 tirages A0 ou 76 A1, pas un de plus. Divisez son prix par ce nombre et vous avez le coût papier d'une planche, sans discussion possible.
5. Les consommables invisibles. La cartouche de maintenance, qui collecte l'encre de purge et se remplace périodiquement. Et surtout les têtes d'impression, quand elles sont remplaçables. Ces deux lignes n'apparaissent jamais dans une comparaison de prix d'achat et pèsent lourd à trois ans. Voir les encres et têtes d'impression grand format.

L'encre que vous ne verrez jamais sur le papier

Voici le poste que presque aucun comparatif ne traite, et que les constructeurs reconnaissent pourtant eux-mêmes : sur une machine peu sollicitée, une part majeure de l'encre consommée ne sert pas à imprimer. Elle part en purge de mise en route, en cycles de nettoyage automatiques des buses, en recalibrage à chaque changement de rouleau ou de type de support. Un nettoyage de buses deux fois par mois représente à lui seul de l'ordre de 10 % du coût total de possession d'un traceur.

Trois réflexes réduisent nettement cette perte.

• Grouper les tirages plutôt que d'en lancer un par heure, et éviter d'alterner les types de support plusieurs fois par jour.
• Activer l'imbrication (nesting) : la machine place plusieurs plans côte à côte sur la largeur du rouleau au lieu d'avancer le papier à chaque travail. Sur une série de A2 et de A3 imprimés sur un rouleau de 914 mm, l'économie de papier est massive. Cette fonction manque sur beaucoup de machines d'entrée de gamme — vérifiez-la.
• Laisser la machine sous tension. Un traceur consomme de l'ordre de 35 W en impression, quelques watts au repos et une fraction de watt en veille profonde, avec des programmations d'extinction automatique qui réduisent encore la facture. C'est sans commune mesure avec l'encre brûlée par la purge déclenchée à chaque remise sous tension.

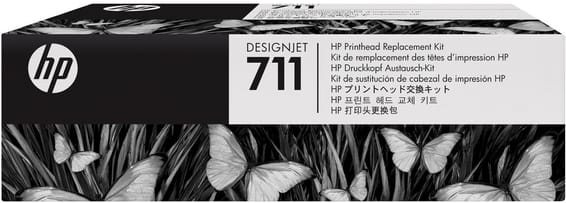

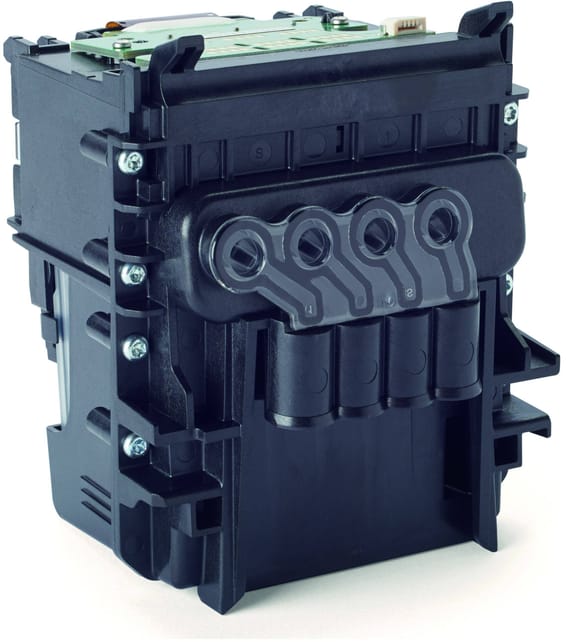

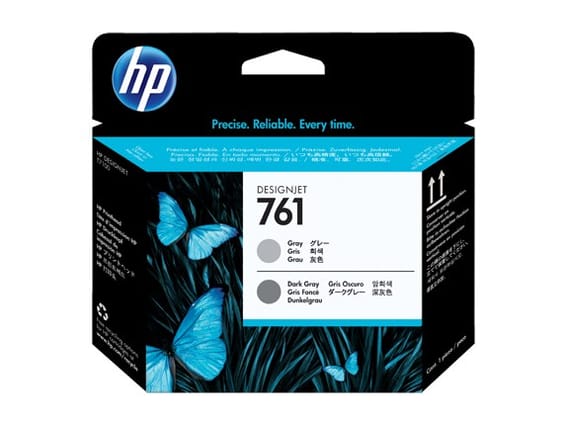

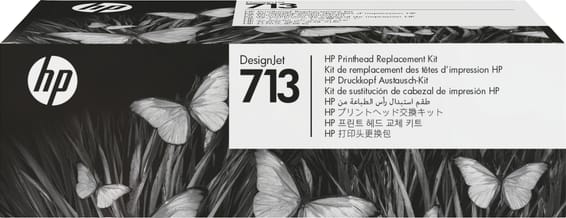

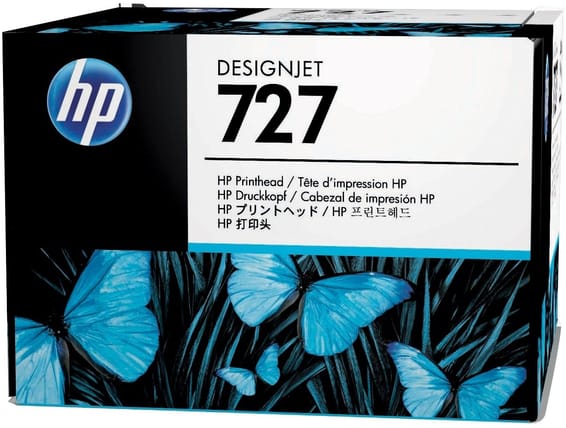

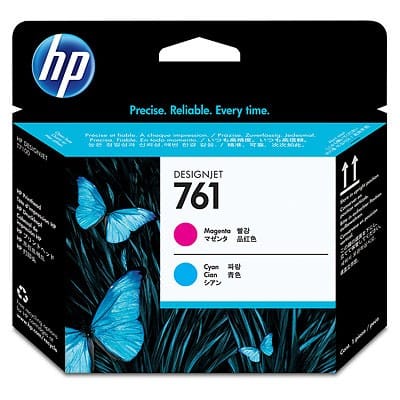

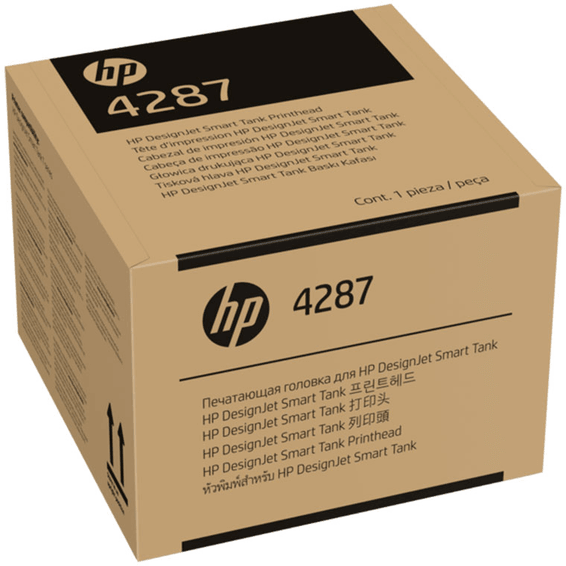

Tête remplaçable ou tête intégrée : la vraie ligne de fracture

Sur une machine à tête remplaçable, la tête d'impression est un consommable comme un autre : bouchée ou usée, on la change en quelques minutes et la machine repart. Sur une machine à tête intégrée, la tête fait corps avec la mécanique : une buse définitivement bouchée devient une intervention de service, parfois hors de proportion avec la valeur résiduelle de l'appareil.

Ce point compte d'autant plus que l'usage est irrégulier : les buses d'un traceur à jet d'encre peuvent commencer à se boucher après deux à quatre semaines sans impression. C'est exactement le régime de la plupart des cabinets — rien pendant trois semaines, puis trente planches avant un rendu. À volume faible et intermittent, la tête remplaçable n'est pas un confort, c'est une assurance.

Acheter ou continuer à sous-traiter ?

C'est la vraie question d'un premier achat, et personne ne peut y répondre à votre place : le seuil dépend des tarifs de votre reprographe et de votre production. La méthode, elle, est universelle.

1. Calculez votre charge mensuelle : prix d'achat étalé sur 36 mois, plus l'éventuel contrat de maintenance.
2. Calculez votre économie par A0 : tarif du reprographe pour un A0, moins votre coût interne d'un A0 (encre + papier, calculés ci-dessus). L'écart est en général d'un facteur cinq à dix, ce qui rend le seuil plus bas qu'on ne l'imagine.
3. Divisez la première par la seconde : vous obtenez le nombre de A0 par mois à partir duquel l'achat devient gagnant.
4. Comparez ce nombre à votre production réelle des douze derniers mois — vos factures de reprographie la donnent exactement.

HP-GL/2 et PostScript : deux langages, deux besoins

HP-GL/2, accompagné de HP-RTL et souvent de CALS G4, est le langage historique des tables traçantes devenu le format d'échange du monde CAO. Un traceur qui l'interprète accepte les fichiers de tracé produits par les logiciels de dessin depuis des décennies. Il est présent sur toutes les machines techniques : ce n'est pas un critère de choix, c'est un prérequis.

Adobe PostScript 3 et l'interprétation native du PDF sont, eux, une option — souvent facturée, parfois réservée à une déclinaison du modèle. Elle devient utile dès que vos fichiers viennent de la mise en page ou du dessin vectoriel : transparences, dégradés, polices exotiques, gestion fine des couleurs. Pour du plan au trait pur, elle n'apporte rien. C'est le premier arbitrage de configuration à trancher : ne payez l'option que si vos fichiers la réclament.

Depuis AutoCAD, Revit ou ArchiCAD

L'impression réelle passe rarement par la boîte de dialogue du système. Vérifiez trois choses : la présence d'un pilote dédié à votre logiciel de CAO, la prise en charge des tables de plumes (les fichiers qui traduisent les couleurs à l'écran en épaisseurs de trait à l'impression), et la publication par lot d'un jeu de feuilles complet en un seul envoi. C'est ce dernier point qui fait gagner le plus de temps en phase de rendu.

Méfiez-vous aussi de la rotation automatique : elle économise du papier en tournant les tracés, mais peut placer le cartouche du mauvais côté sur un jeu destiné à être plié et classé. Réglez-la une fois pour toutes, à la création de la file d'impression.

La file d'attente, la mémoire et le réseau

Les machines de bureau d'études embarquent un disque interne de plusieurs dizaines de gigaoctets : les travaux s'y empilent, se réordonnent et se relancent sans rouvrir le fichier d'origine — précieux quand un plan doit être retiré en dix exemplaires. Les modèles d'entrée de gamme se contentent d'environ un gigaoctet de mémoire : un PDF lourd les occupe longtemps et bloque la file.

Une machine partagée se raccorde en Ethernet Gigabit filaire, jamais en Wi-Fi : un tirage A0 en haute qualité est un fichier lourd, et une coupure en cours de tirage gâche le papier engagé. Deux détails d'installation évitent les pannes du vendredi soir : donnez au traceur une adresse IP fixe plutôt qu'une adresse attribuée automatiquement — sinon la file passe « hors ligne » sans prévenir — et nommez la file explicitement, avec la largeur et l'emplacement de la machine, pour que personne n'envoie un A0 sur l'imprimante bureautique. Voir les imprimantes en réseau.

Dernier point trop rarement posé sur un matériel destiné à durer dix ans : la durée de support des pilotes. Les constructeurs cessent de publier des pilotes quand le support matériel s'arrête ; une machine parfaitement fonctionnelle peut devenir inutilisable après une mise à jour de système. Demandez la politique de support avant d'acheter.

L'empilage : le détail qui fait gagner une heure

À la sortie, deux dispositifs très différents portent parfois le même nom. Le bac de réception (ou corbeille) est une simple toile tendue : les tirages y tombent en vrac, enroulés, et il faut les aplatir un par un. L'empileur intégré reçoit les tirages à plat et les empile dans l'ordre, du A4 au A0, de quarante à cent planches selon les machines. Sur un jeu de quarante plans avant un dépôt de permis, la différence se compte en heures. Si votre production se fait par jeux complets, c'est un critère de premier rang, pas un accessoire.

Les supports

La machine n'est que la moitié du résultat. Les traceurs acceptent en général de 60 à 280 g/m² en alimentation rouleau, avec une épaisseur maximale de 0,3 à 0,8 mm selon les gammes — vérifiez-la avant d'acheter un support épais.

• Papier ordinaire, autour de 80 g/m² : le tirage de travail, le plus économique.
• Papier couché, autour de 90 g/m², et couché fort grammage : rendus, planches de présentation, affiches. Il retient l'encre en surface et fait ressortir les couleurs.
• Calque naturel et papier vélin : le support historique du bureau d'études, pour la superposition et la reproduction.
• Film mat ou transparent : stabilité dimensionnelle et archivage — c'est le support sur lequel les constructeurs mesurent la précision de tracé.
• Papier photo satiné ou brillant : perspectives, photomontages, expositions.
• Polypropylène et supports autocollants : panneau de chantier, affichage extérieur, signalétique. Résistants à l'eau et au déchirement, à réserver aux encres pigmentaires.

Deux détails matériels comptent au moment de commander un rouleau. Le diamètre du mandrin d'abord : 2 pouces sur les traceurs à jet d'encre, 3 pouces sur les systèmes à toner — un rouleau au mauvais mandrin ne se monte tout simplement pas. Le double rouleau à commutation automatique ensuite, disponible sur les machines de production : calque sur un mandrin, papier ordinaire sur l'autre, la machine choisit selon le travail. Sur un bureau d'études qui alterne toute la journée, c'est le genre d'option qui se rembourse.

Trois faux critères

• La vitesse annoncée en A1 par heure. Elle est mesurée en mode rapide, sur papier ordinaire, sur un fichier de test. Elle sert à comparer deux machines entre elles, jamais à planifier une charge réelle.
• La résolution maximale. Toutes les machines sérieuses annoncent la même valeur. Elle ne discrimine plus rien.
• Le nombre de buses. Il traduit la largeur de la tête, donc la vitesse, pas la qualité. Une tête plus large imprime plus vite ; elle n'imprime pas plus finement.

Notre rayon traceurs et imprimantes grand format couvre les trois constructeurs qui structurent le marché technique : HP, Canon et Epson, du 24 pouces d'entrée au 44 pouces de production, en version simple ou multifonction avec scanner grand format. Toutes les machines sont neuves et couvertes par la garantie officielle du constructeur, valable au Maroc auprès de son réseau agréé.

Le vrai risque d'un investissement grand format : les consommables et le service

Disons-le franchement : sur ce type de matériel, le risque n'est pas la machine, c'est ce qui vient après. Une référence importée hors circuit officiel se retrouve sans encre disponible localement, sans tête de rechange et sans intervenant agréé. Le tirage s'arrête, et l'attente se compte en semaines. C'est pourquoi nous ne référençons que des modèles dont les encres et têtes d'impression grand format sont approvisionnables, et pourquoi nous vous invitons à poser la question avant de comparer les prix — chez nous comme ailleurs.

Devis, facture et marché public

Chaque machine peut faire l'objet d'un devis nominatif au nom de votre société, avec son ICE, et d'une facture conforme. Pour un appel d'offres, nous fournissons le devis et la fiche technique du constructeur permettant de justifier la conformité aux caractéristiques minimales exigées, ainsi qu'un engagement de délai. Décrivez-nous votre besoin — format maximal, volume mensuel, nature des tirages — et nous répondons sous 24 h ouvrées. Nos conditions pour les entreprises et les administrations sont détaillées sur l'espace pro.

Pour une société assujettie, la TVA de 20 % est récupérable dans les conditions de droit commun, et le traceur s'inscrit à l'actif immobilisé puis s'amortit sur plusieurs exercices : faites valider la durée retenue par votre comptable, elle change le coût net de l'opération.

Livraison, installation et environnement de travail

Un traceur voyage sur palette. Nous livrons partout au Maroc en prévenant du créneau, ou vous le retirez au magasin de Témara. Prévoyez deux personnes au déballage et vérifiez le passage des portes.

Deux précautions locales méritent d'être prises au sérieux. D'abord l'alimentation électrique : une coupure en plein tirage gâche le papier engagé et interrompt un cycle d'entretien. Un onduleur line-interactive suffit — un traceur à jet d'encre ne provoque pas les pics d'appel d'une imprimante laser et peut donc être raccordé sur la sortie secourue ; notre guide de l'onduleur détaille le dimensionnement. Ensuite la conservation des supports : rangez les rouleaux à plat dans leur emballage d'origine, à l'abri de la poussière et des écarts d'hygrométrie. Un rouleau stocké debout dans un local humide se déforme sur ses bords, et c'est ensuite la précision du tracé qui trinque.
