Bien équiper une salle de visioconférence : caméra, micro, écran

Trois nombres éliminent l'essentiel du catalogue : combien de personnes s'assoient dans la pièce, à quelle distance de l'écran se trouve la plus éloignée, et quelle est la longueur de la table. Champ de vision, nombre de micros et diagonale s'en déduisent. Mesurez-les avant de comparer quoi que ce soit.

• Le bureau individuel

  1 à 3 personnes

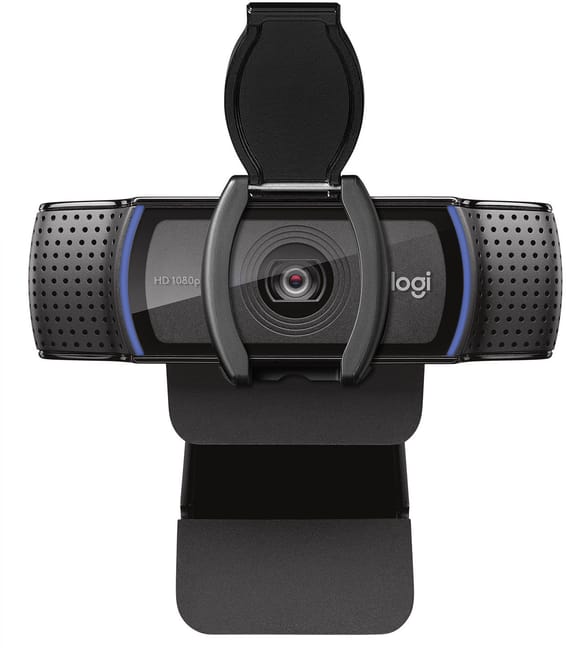

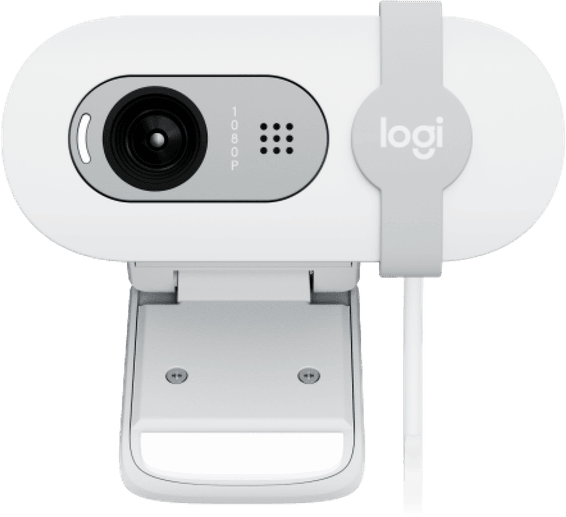

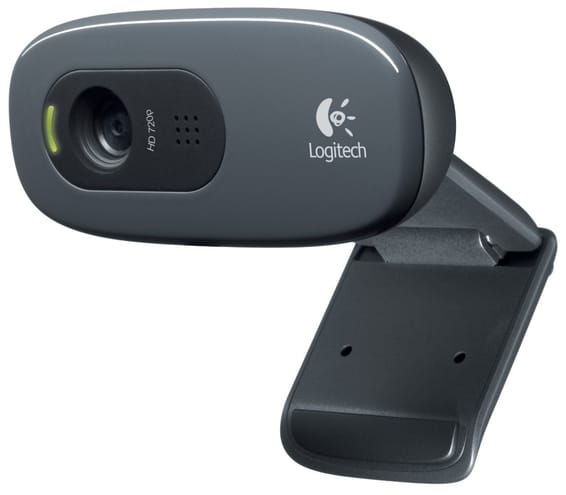

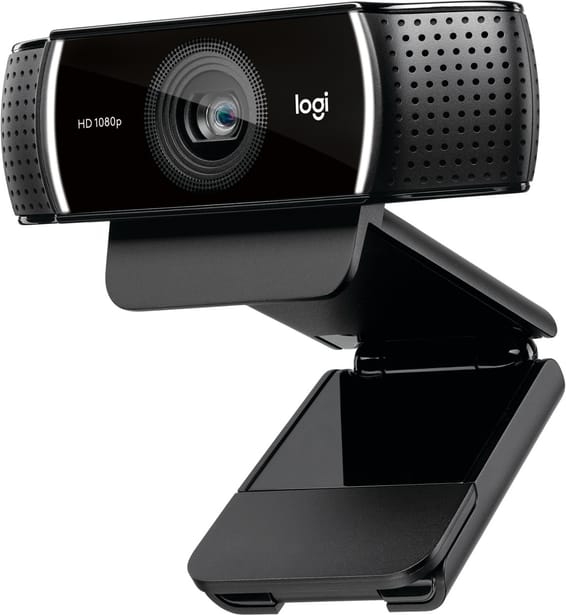

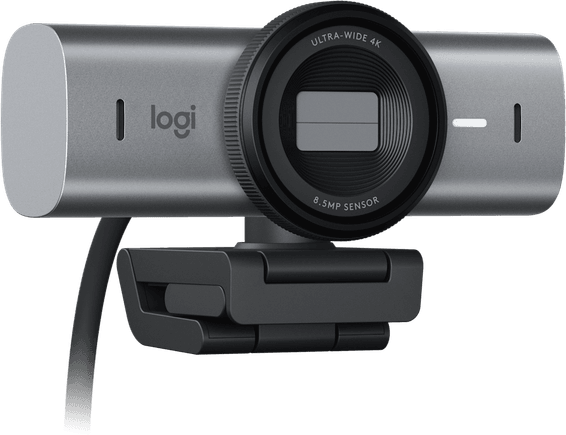

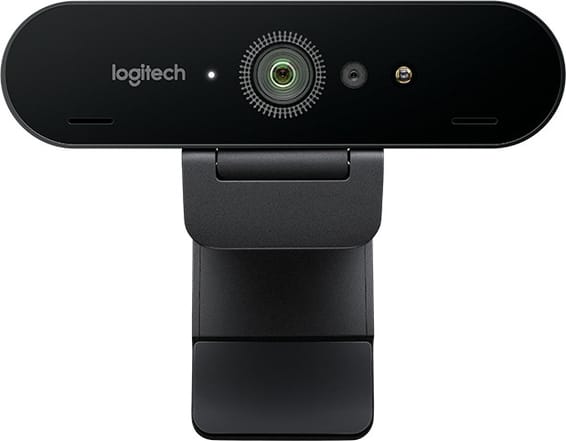

  Tout le monde est à moins de 1,5 m. Une webcam grand-angle suffit, et un micro-casque règle la question du son.

  Webcams · Micro-casques

• La petite salle

  4 à 6 personnes

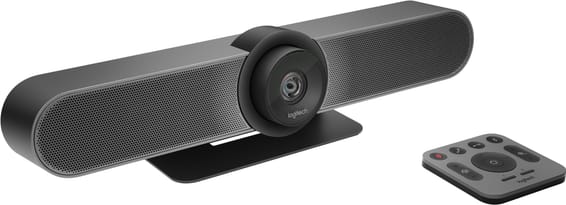

  10 à 20 m². Une barre tout-en-un sous l'écran regroupe caméra, micros et haut-parleurs : un seul câble, aucun réglage. Le cas le plus fréquent.

• La salle moyenne

  7 à 12 personnes

  20 à 35 m², table de 3 à 4 m. La barre reste le bon format, avec cadrage automatique et un module de micro au milieu de la table.

• La grande salle et le conseil

  12 personnes et plus

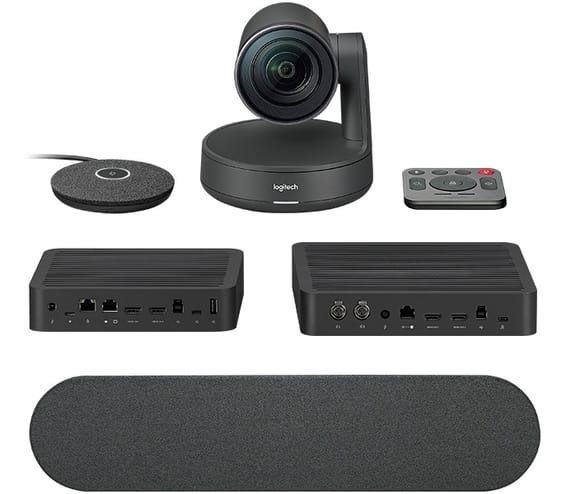

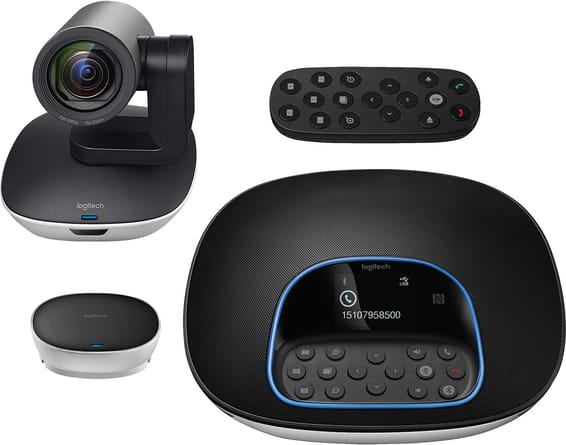

  Au-delà de 35 m². Caméra à zoom optique, modules de micro chaînés, haut-parleurs répartis, parfois un poste à col de cygne par participant.

La table se lit dans les deux sens : si votre salle fait 30 m² et que le matériel annonce une portée de micro de 2,5 m, il manque un module, quel que soit le reste de la fiche technique. Retenez aussi que plus la caméra est loin, moins il faut d'angle et plus il faut de zoom : sous 1,8 m il faut 90 à 120° pour ne couper personne, entre 1,8 et 3,7 m un 70 à 90° cadre mieux et déforme moins, et au-delà de 3,7 m aucun grand angle ne sauve la situation — les visages deviennent trop petits, il faut du zoom optique.

La règle se vérifie dans toutes les salles : on pardonne une image floue, jamais un son inaudible. Une réunion où l'on entend mal se termine par un appel téléphonique.

L'annulation d'écho, la fonction non négociable

Le haut-parleur diffuse la voix des correspondants, le micro la reprend, et ils s'entendent revenir avec un décalage. L'annulation d'écho acoustique soustrait du signal capté ce que l'appareil vient de diffuser — ce qui n'est possible que si micro et haut-parleur appartiennent au même système. C'est pourquoi une enceinte du commerce associée à un micro quelconque ne fera jamais une salle de réunion : les deux appareils s'ignorent, l'annulation d'écho n'a rien à annuler. Un haut-parleur de conférence intègre les deux et gère le duplex intégral.

Captation à 360° et suppression de bruit

Un module de conférence aligne plusieurs capsules omnidirectionnelles et compose par calcul des faisceaux orientés vers la voix active (formage de faisceaux, ou beamforming). Climatisation, ventilateur du projecteur et bruit de couloir sont atténués. C'est ce traitement qui sépare un micro de salle d'un micro de bureau, conçu pour capter une personne à trente centimètres.

La règle de couverture

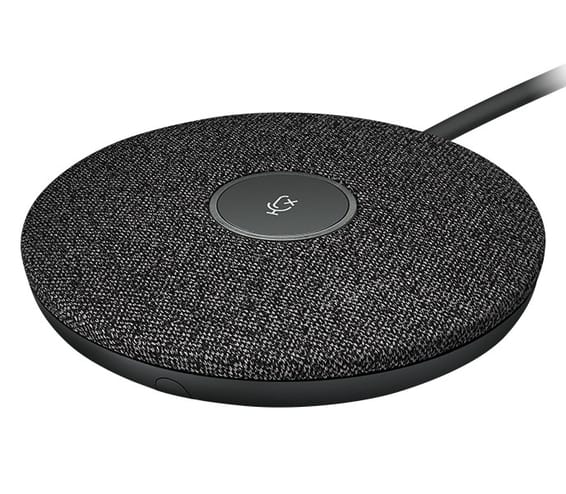

Trois distances suffisent, ce sont celles dont les fabricants se servent pour dimensionner leurs installations. Un module de table couvre un cercle d'environ 4,5 m de diamètre, soit un peu plus de 2 m de rayon utile. Le premier module d'extension se pose à environ 3,7 m de la barre, pour que les zones se recouvrent. Les suivants s'espacent de 2,4 m, jamais davantage.

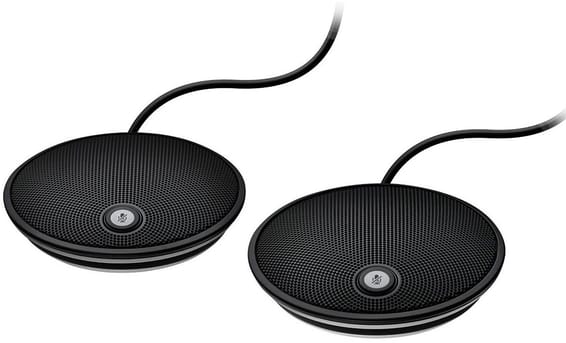

Les modules se chaînent et se prolongent par des rallonges dédiées ; sur les grandes installations, la liaison passe par un coupleur sur câble réseau. Vérifiez-le avant de commander : la longueur livrée d'origine correspond justement à l'espacement de 2,4 m, et pas un mètre de plus.

Le champ de vision, et le chiffre qui trompe

La largeur réellement captée se calcule : largeur = 2 × distance × tangente de la moitié de l'angle. À 2 m, un objectif de 78° couvre 3,2 m de large, un 90° couvre 4 m, un 120° près de 6,9 m. En petite salle, le grand angle n'est pas un luxe : c'est la seule façon de ne pas couper les personnes assises aux extrémités.

Attention à la façon dont le chiffre est annoncé : la plupart des fiches donnent un champ diagonal (DFOV), plus flatteur, alors que ce qui décide du cadrage est le champ horizontal (HFOV). En 16/9, un champ diagonal de 120° ne vaut que 113° à l'horizontale. Et au-delà de 120°, les objectifs bon marché courbent les lignes et étirent les visages sur les bords.

Cadrage automatique et suivi de l'orateur

Le cadrage de groupe ajuste l'image à l'ensemble des participants : reposant, sans mouvement parasite. Le suivi de l'orateur passe d'un visage à l'autre : spectaculaire, mais fatigant dans une salle où l'on se coupe la parole, et franchement mauvais quand l'algorithme saute au moindre geste ou cadre une chaise vide. Cherchez un appareil qui laisse choisir le mode et figer le cadrage.

Zoom optique ou numérique

Le zoom optique déplace des lentilles : l'image reste entière, à pleine définition. Le zoom numérique recadre dans le capteur, donc jette des pixels. En petite salle le numérique suffit ; dans une salle de conseil dont le dernier rang est à 8 m, seul l'optique donne un visage lisible.

La définition réellement utile

C'est là que le marketing s'éloigne le plus de la technique. Les plateformes de visioconférence plafonnent à 1080p par flux, et en affichage mosaïque chaque vignette descend bien plus bas — de l'ordre de 540p, jusqu'à 240p quand le réseau se dégrade. La 4K de votre caméra n'arrive donc jamais chez votre correspondant. Elle sert à autre chose : au recadrage numérique sans perte, en prélevant une fenêtre de 1080p n'importe où dans l'image. Achetez de la 4K pour le cadrage automatique, jamais pour la définition transmise — un capteur 1080p avec un bon objectif rend une meilleure image qu'une 4K bon marché.

Enfin, posez la caméra juste au-dessus ou en dessous de l'écran, centrée sur la table, à 1,2 à 1,5 m du sol : la hauteur des yeux d'une personne assise, celle qui donne l'impression du regard adressé.

C'est la partie que personne ne traite, et elle explique la moitié des salles décevantes : le matériel est bon, la pièce ne l'est pas.

L'acoustique, que rien ne rattrape

Carrelage, table vernie, murs nus et cloison vitrée renvoient le son en tous sens : le micro capte alors autant de réverbération que de voix, et aucun traitement à distance ne corrige cette « voix dans un tunnel ». Deux repères de la profession : un temps de réverbération de 0,4 à 0,6 seconde, plutôt sous 0,5 dans une salle de visio, et un bruit de fond sous 35 à 40 dB(A) (courbes NC 25 à NC 30). Les correctifs sont peu coûteux : rideaux épais, moquette, panneaux absorbants sur le mur du fond, sièges garnis.

La lumière et le contre-jour

Une caméra expose sur l'ensemble de l'image : une fenêtre derrière les participants et tout le monde devient une silhouette. Orientez la table pour que la fenêtre soit latérale ou derrière la caméra, et posez des stores. Visez 300 à 500 lux mesurés verticalement sur les visages, avec un indice de rendu des couleurs d'au moins 85, en privilégiant les luminaires à grande surface : les spots ponctuels à la verticale des têtes creusent les orbites.

L'écran : sa taille se calcule

La profession utilise la règle dite « 4/6/8 » : la distance du spectateur le plus éloigné ne doit pas dépasser 4 fois la hauteur de l'image pour du contenu analytique, 6 fois pour du contenu courant, 8 fois pour une image passive. La norme qui l'a remplacée, plus fine parce qu'elle tient compte de la définition et de la taille des caractères, conduit à retenir plutôt 5 fois en salle de réunion. En 16/9 la diagonale vaut un peu plus du double de la hauteur d'image, d'où trois coefficients en pouces par mètre de recul : 13 au minimum, 16 recommandé, 20 pour du détail.

Au-delà de 98 pouces, comparez une dalle et un vidéoprojecteur avec son écran : la projection redevient compétitive si l'on peut occulter la salle. Pour l'annotation en direct, l'écran interactif ajoute le tactile ; un téléviseur grand public convient à une salle utilisée quelques heures par jour, au-delà un écran conçu pour un fonctionnement prolongé tient mieux la distance.

Deux règles de pose complètent le calcul. Le centre de l'image se place à hauteur des yeux d'une personne assise, ce qui met le bas de l'écran vers 0,9 à 1,1 m du sol ; on ne monte à 1,2 m que s'il existe une seconde rangée de sièges. Et personne ne doit être assis à plus de 45° de l'axe de l'écran. Un support mural fixe cette hauteur une fois pour toutes.

Le câblage, découvert trop tard

La longueur d'une liaison USB est bornée par la physique du signal, et le dépassement ne dégrade pas progressivement : la caméra n'est simplement pas reconnue. Mesurez la distance réelle en suivant les plinthes, pas à vol d'oiseau.

Prévoyez donc les câbles et adaptateurs dès le devis : câble USB de la bonne longueur, câble HDMI certifié, adaptateur vidéo pour les portables sans HDMI, station d'accueil USB-C si la salle sert aussi de poste de travail.

Ce que garantit la certification

Les fabricants font certifier leurs salles auprès des éditeurs : Microsoft Teams Rooms, Zoom Rooms, Google Meet. Ce n'est pas un logo commercial : le matériel est reconnu sans pilote, apparaît dans la console d'administration de l'éditeur, reçoit les mises à jour et a passé des tests d'interopérabilité. Sur un parc, c'est ce qui sépare une salle qui se met à jour seule d'une salle qu'un technicien doit visiter.

• Le mode BYOD

  On branche son portable

  La barre se raccorde en USB à l'ordinateur de qui anime : aucun abonnement de salle, et l'on rejoint n'importe quelle plateforme, y compris celle du client qui invite. En contrepartie, chaque réunion commence par un câble, et la salle n'a pas d'agenda propre.

• La salle dédiée

  Module de calcul et contrôleur

  Un module de calcul fait tourner la plateforme, un contrôleur tactile lance la réunion d'un doigt. La salle a son compte, apparaît dans l'annuaire et se réserve depuis un agenda. Il faut une licence, mais on démarre en cinq secondes.

Le choix n'est pas exclusif : un commutateur audio-vidéo bascule une salle dédiée en mode BYOD le temps d'une réunion sur la plateforme d'un partenaire, et les systèmes de présentation sans fil permettent à chacun de projeter son écran sans câble ni logiciel. Dès trois salles, la question n'est d'ailleurs plus le matériel mais son exploitation : les consoles des fabricants remontent l'état de chaque salle, la version du micrologiciel, l'occupation et la qualité des appels, et déclenchent les mises à jour à distance.

Le débit montant, la condition qui décide de tout

Une salle émet un flux et en reçoit plusieurs : ce que vos correspondants voient dépend donc uniquement de votre débit montant, précisément celui que les offres grand public sacrifient. Une ligne ADSL ou VDSL est asymétrique, et peut afficher une descente confortable pour une montée très faible. Testez la ligne du site en montant, aux heures de bureau, avant de commander la salle.

Ajouter un second écran ne change rien au débit montant, mais double le descendant. Et le débit ne fait pas tout : visez une latence aller-retour sous 100 ms, une gigue sous 30 ms et une perte de paquets sous 1 % — ces trois valeurs expliquent les voix hachées alors que le test de débit est excellent. D'où deux conséquences : raccordez chaque salle en Ethernet plutôt qu'en Wi-Fi, et donnez la priorité au trafic temps réel. Si le câblage manque vraiment, notre guide du Wi-Fi traite du placement des bornes — mais visez la bande 5 GHz, jamais le 2,4 GHz.

1. La webcam individuelle dans une salle de dix. Conçue pour un visage à 60 cm, elle ne cadre à 4 m que le milieu de la table et son micro rapporte surtout l'écho de la pièce.
2. Le micro placé à 6 m alors qu'il porte à 2. Monter le volume amplifie le bruit de fond et la réverbération, pas la voix. La seule réponse est un module supplémentaire.
3. Deux systèmes audio actifs en même temps. Cause d'écho la plus fréquente et la plus mal diagnostiquée : le son sort à la fois des haut-parleurs de l'écran et de la barre. Un seul appareil doit émettre et capter.
4. Le câblage oublié. La caméra est à 6 m de la machine, le câble livré fait 3 m, et la rallonge passive achetée en urgence ne fonctionne pas.
5. L'alimentation oubliée. Une prise unique au mur pour l'écran, la barre, le module et le contrôleur.
6. L'écran choisi sur le budget et non sur la distance. Une dalle de 55 pouces vue à 7 m ne permet de lire aucun tableau. Le calcul prend trente secondes.
7. La fenêtre dans le dos des participants. Gratuit à corriger avant l'installation, impossible après.
8. Cinq salles achetées séparément. Cinq marques, cinq façons de démarrer une réunion, cinq stocks de câbles. Standardisez, quitte à équiper en deux vagues.
9. La salle installée mais jamais réglée. Les intégrateurs le disent tous : la majorité des salles décevantes n'ont pas un problème de matériel mais de mise en service. Niveaux, zones de micros, cadrage par défaut, priorité réseau — tout cela se règle une fois, dans la vraie pièce.

Les faux critères

• La 4K. Utile au recadrage automatique, inutile à la définition transmise, qui plafonne à 1080p.
• Le nombre de micros annoncé. Huit capsules dans un boîtier de dix centimètres ne portent pas plus loin que quatre. Ce qui compte est la portée en mètres.
• Le zoom numérique « 10 fois ». Il ne fait que recadrer dans le capteur.

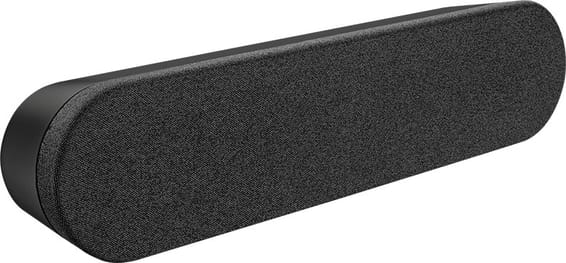

• La puissance en watts du haut-parleur. Une salle demande de l'intelligibilité à niveau de conversation : plusieurs points de diffusion à faible volume valent mieux qu'un seul poussé fort.

La visioconférence porte ici les relations avec les sièges à l'étranger, les donneurs d'ordre européens, les équipes réparties entre plusieurs villes et les comités d'administrations et d'établissements de santé. Notre rayon visioconférence couvre toute l'amplitude, de la webcam d'un bureau au système de salle de conseil : Logitech, Jabra, Poly, Yealink, Barco, Bosch, Grandstream et Huawei.

Dimensionner plusieurs salles d'un coup

C'est le cas le plus fréquent en entreprise, et celui où l'on perd le plus d'argent en achetant salle par salle. La méthode tient en trois temps : relever pour chaque pièce la surface, la longueur de table et le recul du dernier siège ; regrouper les salles en deux ou trois gabarits seulement ; équiper une salle pilote et la faire valider par les utilisateurs avant de commander le reste. Vous gagnez sur le prix, sur la formation et sur le stock de pièces.

Devis, ICE et marché public

Nous établissons un devis détaillé ligne à ligne — matériel, supports, câbles, rallonges actives — avec facture au nom de la société et son ICE, TVA en sus. Pour un appel d'offres, précisez la surface et le nombre de places de chaque salle : nous répondons avec la configuration correspondante et les références équivalentes. Les acheteurs récurrents passent par notre espace professionnel.

Réseau, électricité et enregistrement

Trois points à traiter en amont. La ligne : mesurez le débit montant du site aux heures de bureau et tirez une prise réseau jusqu'à chaque salle — un switch et quelques mètres de câble coûtent bien moins cher qu'une salle qui décroche. L'alimentation : le réseau 220 V connaît des coupures, et un onduleur sur l'écran et la barre évite le redémarrage en pleine réunion, voir notre guide de l'onduleur. L'enregistrement, enfin : la loi 09-08 sur la protection des données à caractère personnel s'applique, informez les participants et ne conservez les enregistrements que le temps utile.

Pour les postes individuels et le télétravail, un micro-casque professionnel à réduction de bruit reste la solution la plus efficace — voir notre guide du casque et les micro-casques Jabra. Livraison dans tout le Maroc ou retrait au magasin de Témara ; pour la dalle, complétez avec nos guides de l'écran PC et de la TV.
