Quel débit attendre du CPE510 selon la largeur de canal choisie ?
300 Mbit/s en 40 MHz, 144,4 en 20 MHz, 72,2 en 10 MHz et 36,1 en 5 MHz. Ce sont des débits radio : le port réseau étant un 10/100, le trafic réellement écoulé par le câble plafonne à 100 Mbit/s. On choisit donc le canal large pour la vitesse, le canal étroit pour la portée et la stabilité.
Les protections foudre du CPE510 fonctionnent-elles quelle que soit l'installation ?

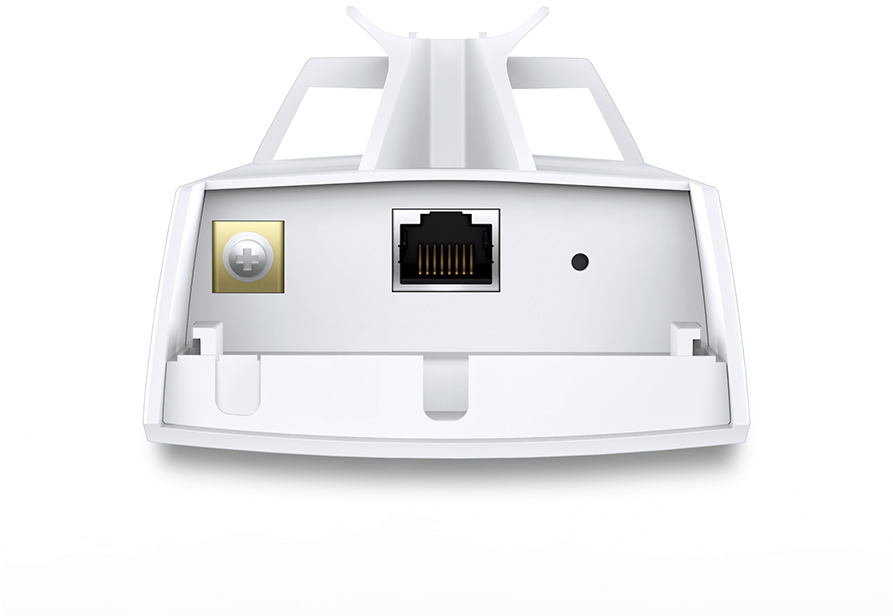

Non : elles supposent une pose dans les règles. Les 6 kV de protection foudre et les 15 kV contre les décharges électrostatiques ne sont obtenus qu'avec une mise à la terre correcte et un câble Ethernet blindé. Le boîtier possède d'ailleurs son propre plot de mise à la terre, qu'il faut effectivement raccorder.
Dans quels modes le CPE510 peut-il fonctionner ?
En point d'accès, client, répéteur, routeur point d'accès et routeur client WISP : cinq rôles. Le même boîtier sert donc indifféremment aux deux bouts d'une liaison, l'un configuré en point d'accès face au réseau, l'autre en client chez l'abonné, sans commander deux références différentes.
Le CPE510 couvre-t-il un angle assez large pour desservir plusieurs clients ?
Son antenne interne ouvre 45° en azimut pour un gain de 13 dBi, ce qui la place à mi-chemin entre une station de couverture et un pinceau de liaison. Elle convient donc à une desserte point à multipoint sur un secteur, là où les modèles à 23 dBi ne visent qu'un point unique.
Peut-on redémarrer le CPE510 sans monter sur le toit ?
Oui. L'injecteur PoE, resté dans le local technique, porte son propre bouton de réinitialisation à distance : une pression suffit à relancer le boîtier extérieur. C'est précisément l'intérêt d'un déport pouvant atteindre 60 mètres entre l'injecteur et le CPE.
Que contient la boîte du CPE510 ?
Le CPE, son injecteur PoE passif 24 V, les colliers de fixation sur mât, le cordon secteur et le guide d'installation. L'injecteur mesure 110 × 57 × 33,5 mm et porte deux ports : l'un qui envoie alimentation et données vers le CPE, l'autre réservé aux données, à relier au réseau.
Quelle longueur de câble le CPE510 tolère-t-il entre l'injecteur et lui ?
Jusqu'à 60 mètres. Le boîtier accepte une tension comprise entre 16 et 27 V continus, ce qui lui donne de la marge face à la chute de tension d'un long câble. Sa consommation atteint 13 W au maximum, et grimpe légèrement avec la longueur du cordon, celui-ci dissipant une part de l'énergie transportée.
De quels outils dispose-t-on pour régler une liaison CPE510 ?
L'interface embarque un analyseur de spectre, une aide à l'alignement d'antenne, un test de vitesse, un ping et un traceroute. S'y ajoutent des indicateurs permanents de force du signal, de bruit et de qualité de transmission, plus le suivi du processeur et de la mémoire : de quoi viser et diagnostiquer sans emporter d'appareil de mesure.
Peut-on diffuser plusieurs réseaux séparés depuis un CPE510 ?
Oui, en multi-SSID avec étiquetage VLAN — mais en mode point d'accès uniquement. Configuré en client ou en routeur WISP, le boîtier perd cette possibilité. C'est une contrainte à connaître avant de bâtir un plan d'adressage qui reposerait sur la séparation des réseaux à chaque extrémité de la liaison.
Sur quelle distance le CPE510 a-t-il été éprouvé ?
Au-delà de 2 km, en essai. La puissance d'émission monte à 27 dBm, réglable par pas de 1 dBm, sur la bande 5,15-5,85 GHz. Les fréquences réellement utilisables et la puissance autorisée dépendent en revanche de la réglementation en vigueur dans le pays où l'appareil est mis en œuvre.
De quoi est fait le boîtier du CPE510, et quel est son indice d'étanchéité ?
D'un plastique ASA stabilisé pour l'extérieur, classé IPX5 : la tenue aux jets d'eau est qualifiée, la protection contre la poussière ne l'est pas. Sur un site sableux, un modèle donné IP65 de la même série offre une garantie supplémentaire sur ce point précis.
Comment supervise-t-on plusieurs CPE510 à distance ?
Le logiciel Pharos Control découvre les équipements, surveille leur état, met à jour les micrologiciels et centralise la maintenance depuis un seul poste. Chaque boîtier accepte aussi une administration web en HTTP ou HTTPS, un agent SNMP v2c, un serveur SSH, un journal système, un DNS dynamique et une surveillance par ping.
Dans quelles conditions le CPE510 peut-il rester installé dehors ?
Il tient jusqu'à 70 °C en fonctionnement, sous 10 à 90 % d'humidité sans condensation, dans un boîtier plat de 224 × 79 × 60 mm. Ce gabarit réduit limite la prise au vent et permet de le sangler sur un mât de faible section, sans renfort particulier.
Le CPE510 est-il neuf et garanti ?
Oui, matériel neuf, la facture faisant office de garantie. Le modèle porte les marquages CE, FCC et RoHS. Le document constructeur complet de la série, colonne CPE510 comprise, est consultable en
PDF.
