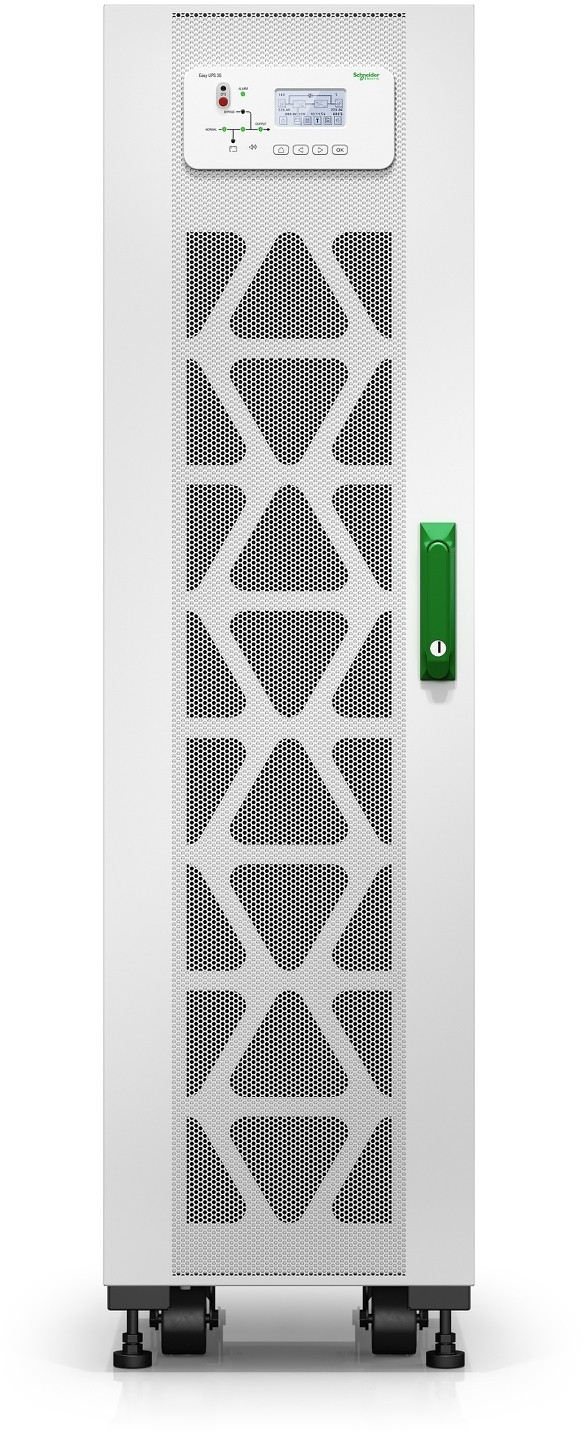

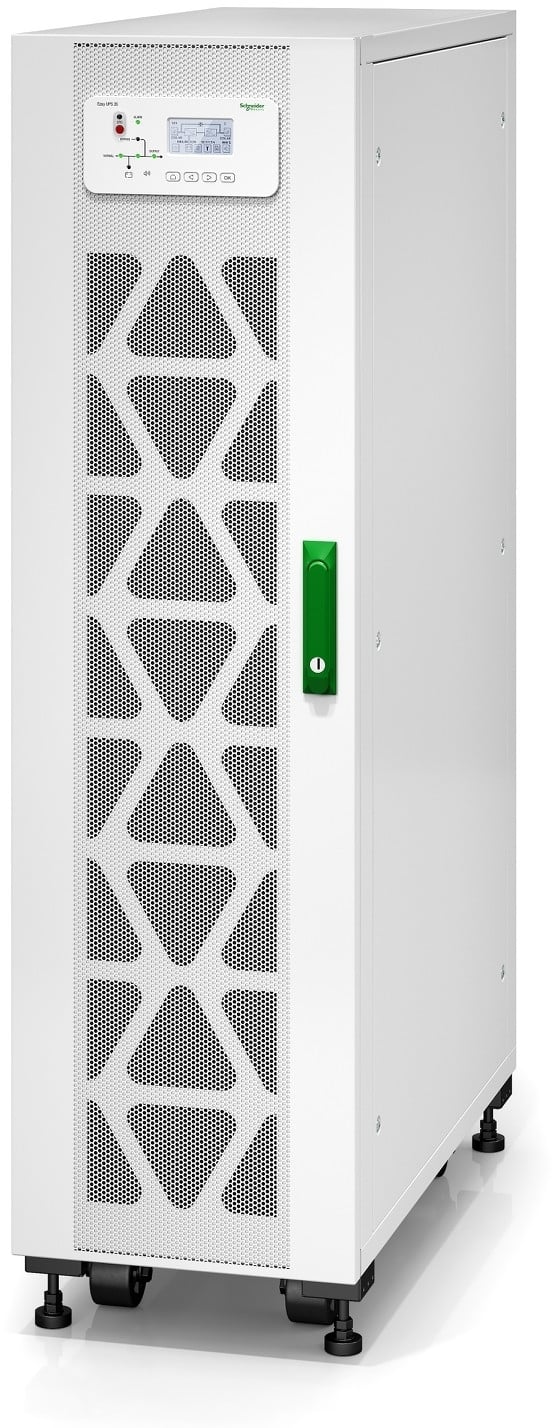

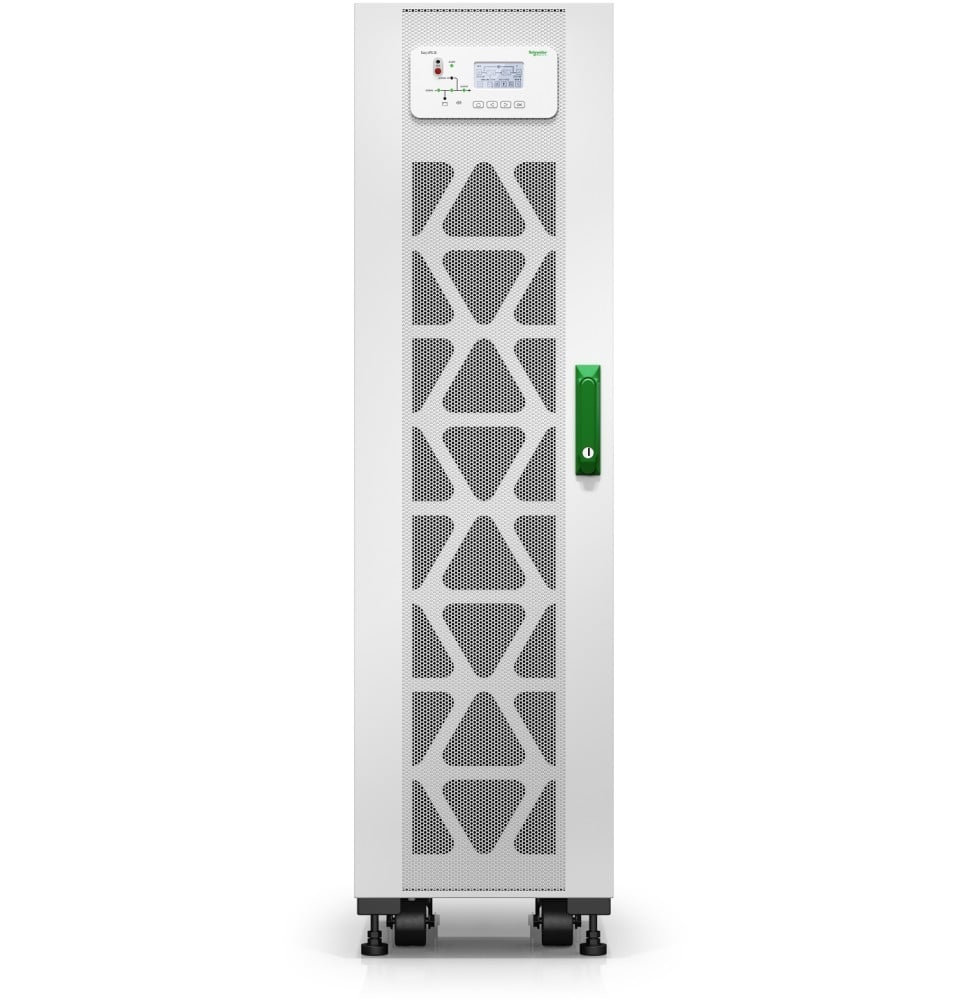

Onduleur On-line Schneider Electric Easy UPS 3S 20 kW / 20 kVA (E3SUPS20KHB1)
Quinze minutes d'autonomie à pleine charge, batteries internes comprises. Filtre à poussière et cartes vernies : il est fait pour les locaux difficiles, sur une entrée triphasée 400 V tolérée de 304 à 477 V.
Autonomie : environ 15 minutes à pleine charge (20 kW)
Batteries internes incluses : 2 chaînes 7 Ah, extensibles à 3 pour plus d'autonomie
Entrée et sortie triphasées 400 V, aussi 380 ou 415 V
Raccordement sur bornier : câblage fixe, à faire poser par un électricien
Tension d'entrée acceptée de 304 à 477 V
Filtre à poussière et cartes électroniques vernies pour les environnements difficiles
Port USB ; carte de gestion réseau en option pour la supervision à distance
Distorsion harmonique inférieure à 3 % en entrée comme en sortie
Tension de sortie régulée à ±1,5 %
Courant d'entrée maximal de 37 A par phase
Ventilation active : 60 dBA, à installer en local électrique
Onduleur on-line triphasé de très forte puissance pour infrastructure critique : on-line double conversion, 20 kW / 20 kVA. Technologie & protection : le courant est entièrement régénéré en continu — les équipements ne touchent jamais le réseau, sans aucun temps de bascule. Protection maximale contre coupures, surtensions, variations et parasites. Puissance : 20 kVA pour 20 kW utiles (facteur de puissance de 1) — toute la puissance disponible en watts, pour plusieurs baies de serveurs. Autonomie : environ 15 minutes à pleine charge (20 kW). Connectique : raccordement triphasé sur bornier (câblage fixe par un électricien). Conçu par exemple pour les datacenters et les infrastructures critiques d'entreprise. Pensez à vérifier la consommation de votre matériel et à choisir la puissance selon l'autonomie souhaitée.
Soyez le premier à donner votre avis sur ce produit et aidez les autres clients.
Donner mon avis
Questions fréquentes sur ce produit
Combien de temps l'Easy UPS 3S 20 kVA tient-il sur batterie ?
Environ 15 minutes à pleine charge, soit 20 kW, batteries internes comprises. C'est une autonomie annoncée à la charge maximale : à charge partielle, elle est plus longue, et l'appareil accepte une chaîne de batteries supplémentaire pour l'allonger encore.
L'Easy UPS 3S 20 kVA exige-t-il une alimentation triphasée ?
Oui : entrée et sortie sont triphasées, en 400 V — également 380 ou 415 V —, sur un bornier 3 phases + neutre + terre. Le courant d'entrée atteint 37 A par phase : le départ au tableau et la section des câbles se dimensionnent en conséquence.
Qu'est-ce qui rend cet onduleur adapté à un local difficile ?
Un filtre à poussière — fourni — et des panneaux électroniques revêtus d'un vernis de protection. Ces deux éléments visent explicitement les environnements où la poussière, l'humidité ou les vapeurs corrosives détruisent les cartes d'un onduleur ordinaire.
Quelle plage de tension d'entrée l'onduleur tolère-t-il ?
304 à 477 V, sur une fréquence de 45 à 65 Hz. C'est une fenêtre très large autour du 400 V triphasé nominal : le réseau peut décrocher franchement sans que l'onduleur bascule sur ses batteries.
Quelle est la qualité du courant en entrée comme en sortie ?
La distorsion harmonique reste sous 3 % des deux côtés — l'onduleur ne pollue donc pas le réseau amont — et la tension de sortie est tenue à ±1,5 %. Le facteur de puissance en entrée atteint 0,99.
Pourquoi ce 20 kVA délivre-t-il vraiment 20 kW ?
Parce que son facteur de puissance de sortie vaut 1 : toute la puissance apparente est disponible en watts. L'onduleur accepte par ailleurs des charges de facteur 0,9 capacitif à 0,9 inductif, ce qui couvre aussi bien des serveurs que des moteurs.
Quelle place et quel poids faut-il prévoir dans le local électrique ?
Une armoire de 140 cm de haut, 38 cm de large et 92,8 cm de profondeur. Attention au poids : les 446 kg annoncés n'incluent pas les batteries, et l'ensemble emballé pèse 494 kg. Le plancher et le passage jusqu'au local se vérifient avant la commande.
Combien de chaleur et de bruit l'onduleur produit-il ?
900 W de dissipation thermique et 60 dBA de niveau sonore. Ces deux valeurs imposent un local électrique dédié et ventilé : les 900 W entrent directement dans le calcul de la climatisation du local.
Comment superviser l'Easy UPS 3S à distance ?
L'appareil expose un port USB pour la gestion de base ; la supervision réseau passe par une carte de gestion optionnelle, à commander séparément. Un emplacement est prévu pour l'accueillir.
Quelles batteries équipent cet onduleur, et peut-on en ajouter ?

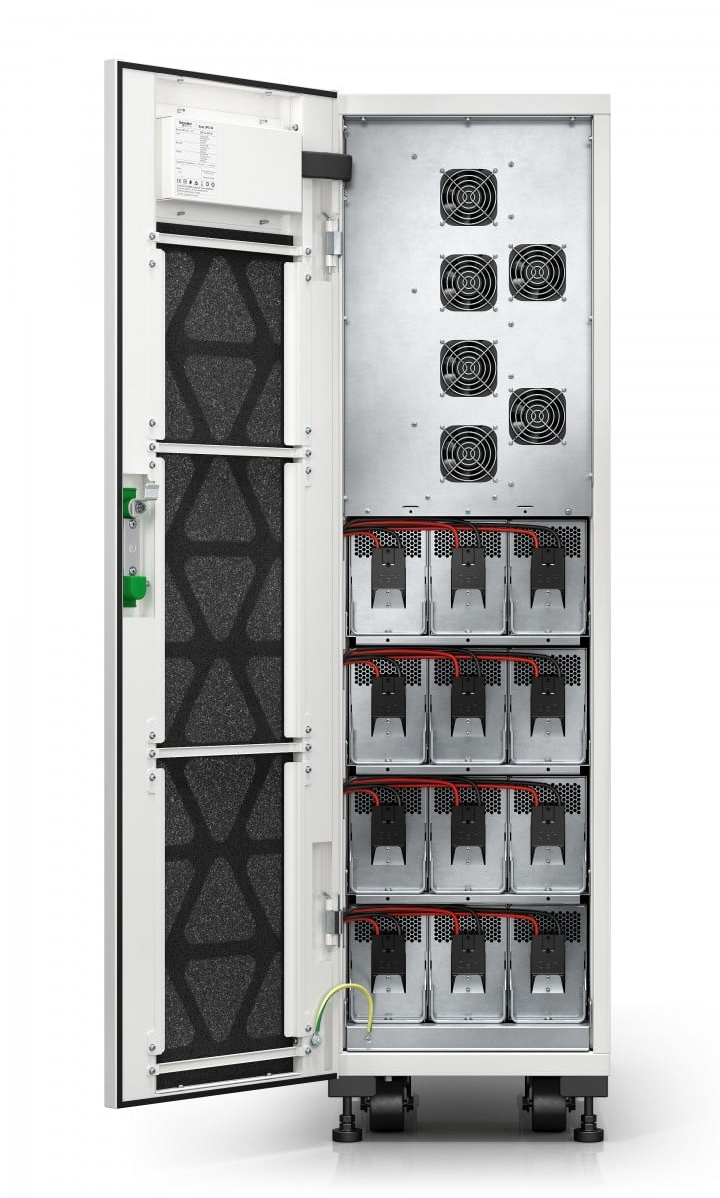

Des batteries VRLA internes en 240 V, avec deux chaînes préinstallées et un emplacement libre pour une troisième. Ajouter cette chaîne est la façon prévue d'allonger l'autonomie au-delà du quart d'heure annoncé.
Dans quelles conditions l'Easy UPS 3S peut-il fonctionner ?
Entre 0 et 40 °C et jusqu'à 95 % d'humidité relative sans condensation, avec un indice IP20. Le courant de court-circuit maximal admis est de 10 kA, une valeur à confronter à celle du tableau qui l'alimente.
L'Easy UPS 3S E3SUPS20KHB1 est-il neuf et sous garantie ?
Oui, matériel neuf, la facture faisant office de garantie, d'une durée de 12 mois. L'appareil est certifié CE, EAC et RCM ; la fiche technique reprend l'ensemble des valeurs électriques et environnementales.
