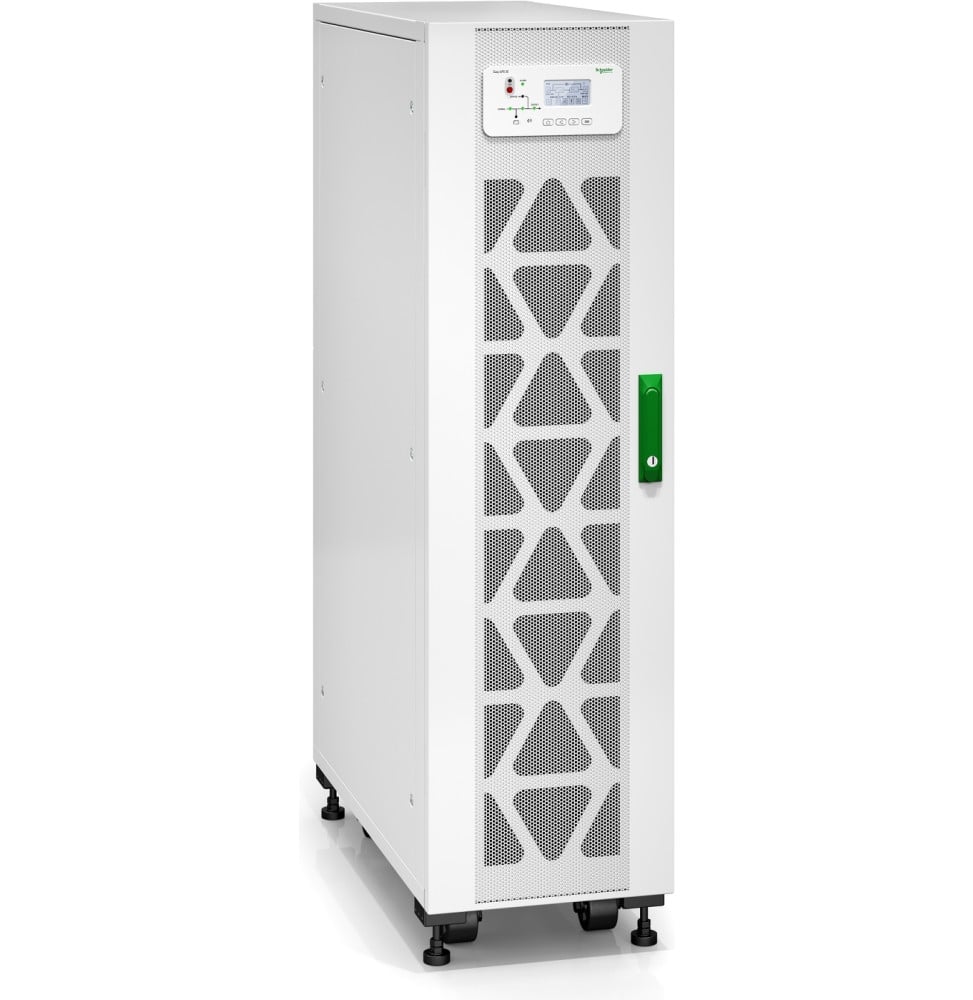

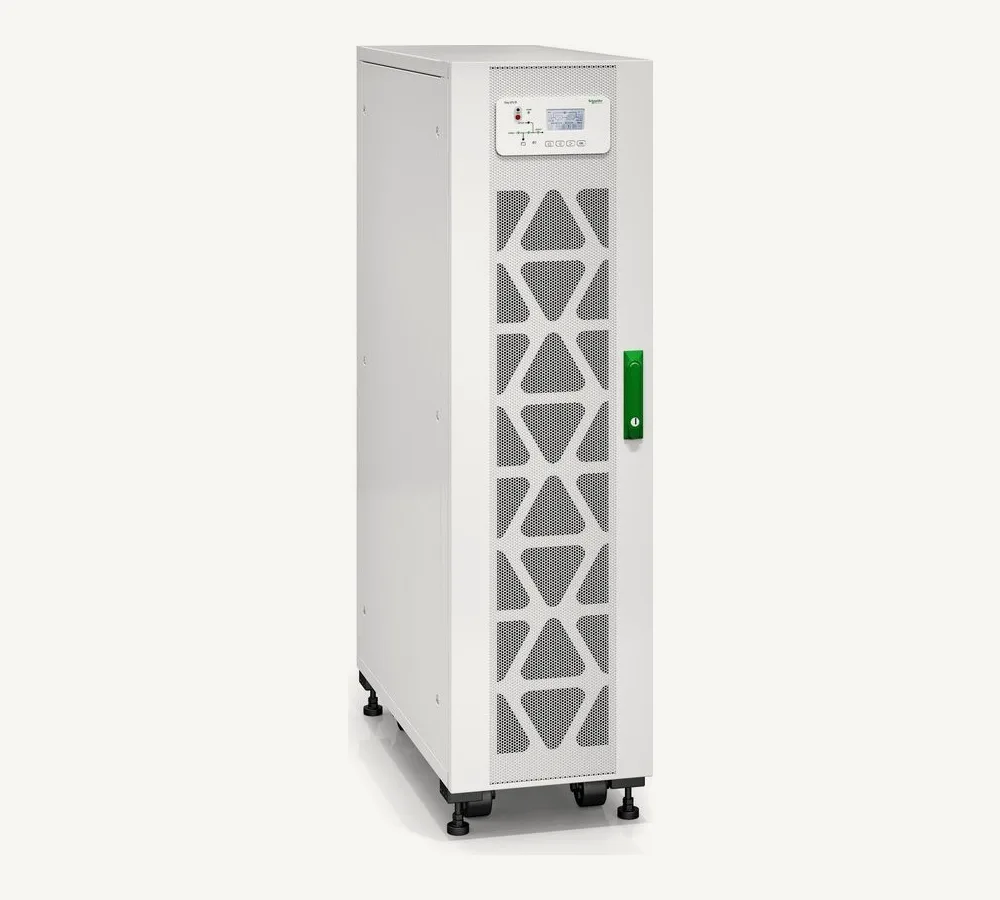

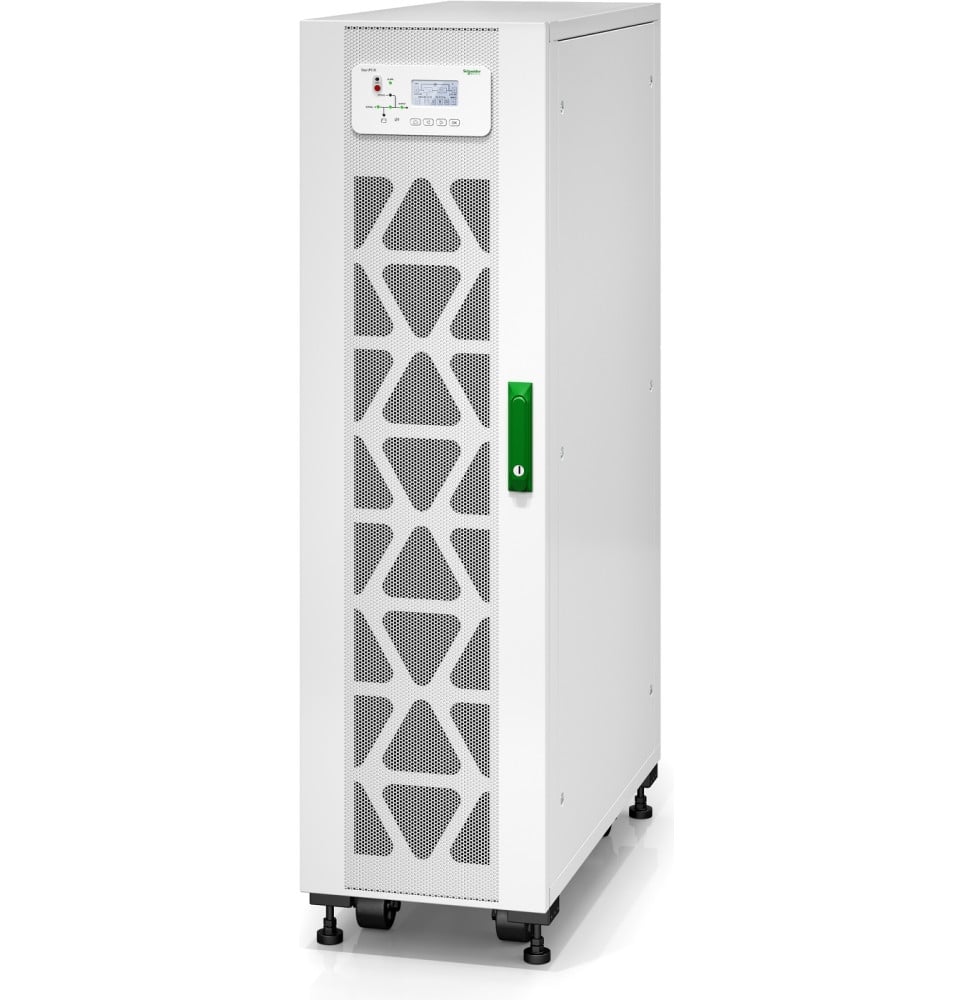

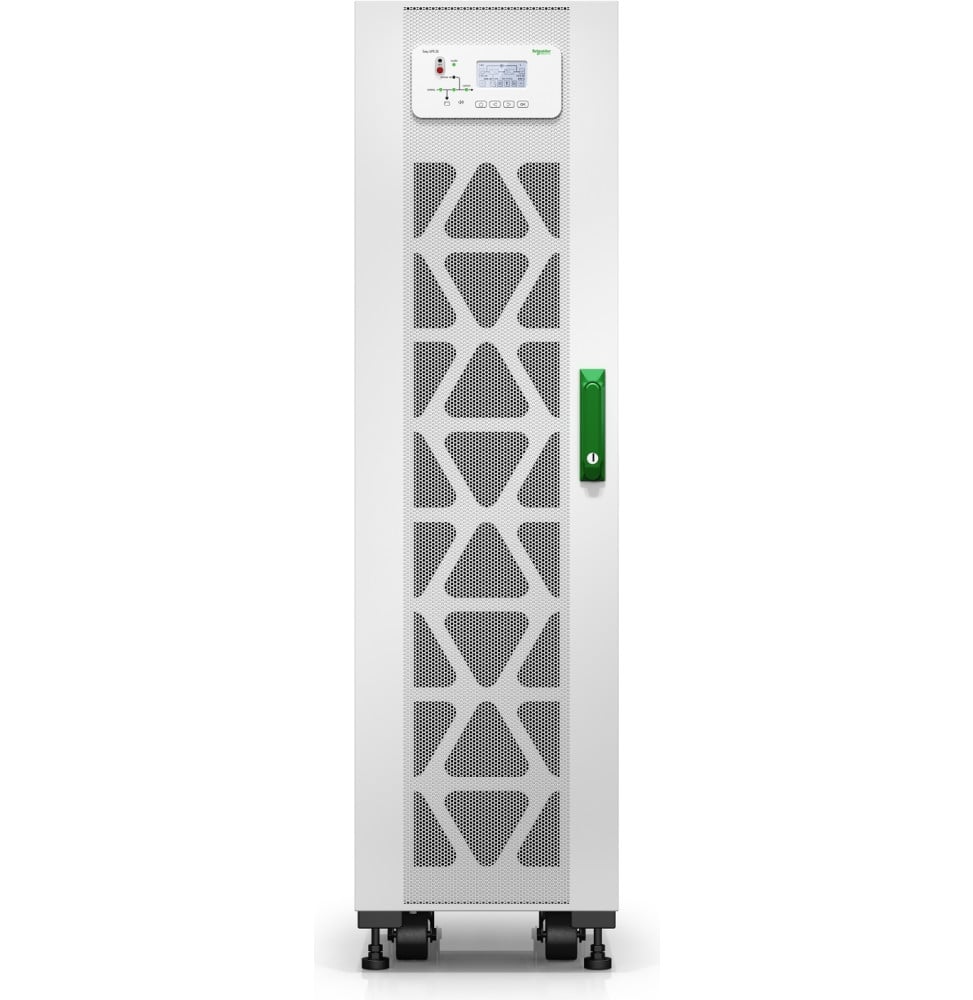

Onduleur On-line Schneider Electric Easy UPS 3S 15 kW / 15 kVA triphasé à batteries internes (E3SUPS15KHB2)
Onduleur triphasé on-line double conversion de 15 kVA / 15 kW, à batteries internes, pour un local technique ou une petite salle serveur. Il tient 33 minutes à mi-charge, accepte un module de batteries supplémentaire et se met en parallèle jusqu'à quatre unités.
Onduleur triphasé pour un local technique, une salle serveur ou une petite infrastructure d'entreprise : 15 kVA / 15 kW, on-line double conversion et batteries internes. Entrée et sortie : 400 V triphasé (380 ou 415 V), entrée acceptée de 304 à 477 V, sortie à ± 1,5 % Autonomie : 33 min à mi-charge (7,5 kW), 12,5 min à pleine charge, extensible par module E3SBT4 Batteries : 2 modules installés, 1 emplacement libre Évolution : jusqu'à 4 onduleurs en parallèle pour la capacité ou la redondance Pilotage : USB, emplacement pour carte réseau NMC 3 en option Un onduleur de la gamme Easy UPS 3S, pensé pour être simple à installer et à mettre en service.
Schneider Electric Easy UPS 3S · Référence E3SUPS15KHB2
15 kW triphasés, 33 minutes d'avance.
Un onduleur on-line double conversion de 15 kVA / 15 kW, triphasé en entrée comme en sortie, avec ses batteries dans la même armoire : de quoi protéger un local technique ou une petite salle serveur.
15 kWpour 15 kVA
33 minà mi-charge (7,5 kW)
4onduleurs en parallèle au plus
400 Vtriphasé, entrée et sortie
L'autonomie se lit charge par charge
Avec ses deux modules de batteries internes, l'onduleur tient 79 minutes à 25 % de charge, 33 minutes à 50 % et 12,5 minutes à pleine charge. Un emplacement reste libre pour un module E3SBT4 : l'autonomie passe alors à 55 minutes à mi-charge et 22,5 minutes à 15 kW.
79 min25 % · 3,75 kW
33 min50 % · 7,5 kW
19 min75 % · 11,3 kW
12,5 min100 % · 15 kW

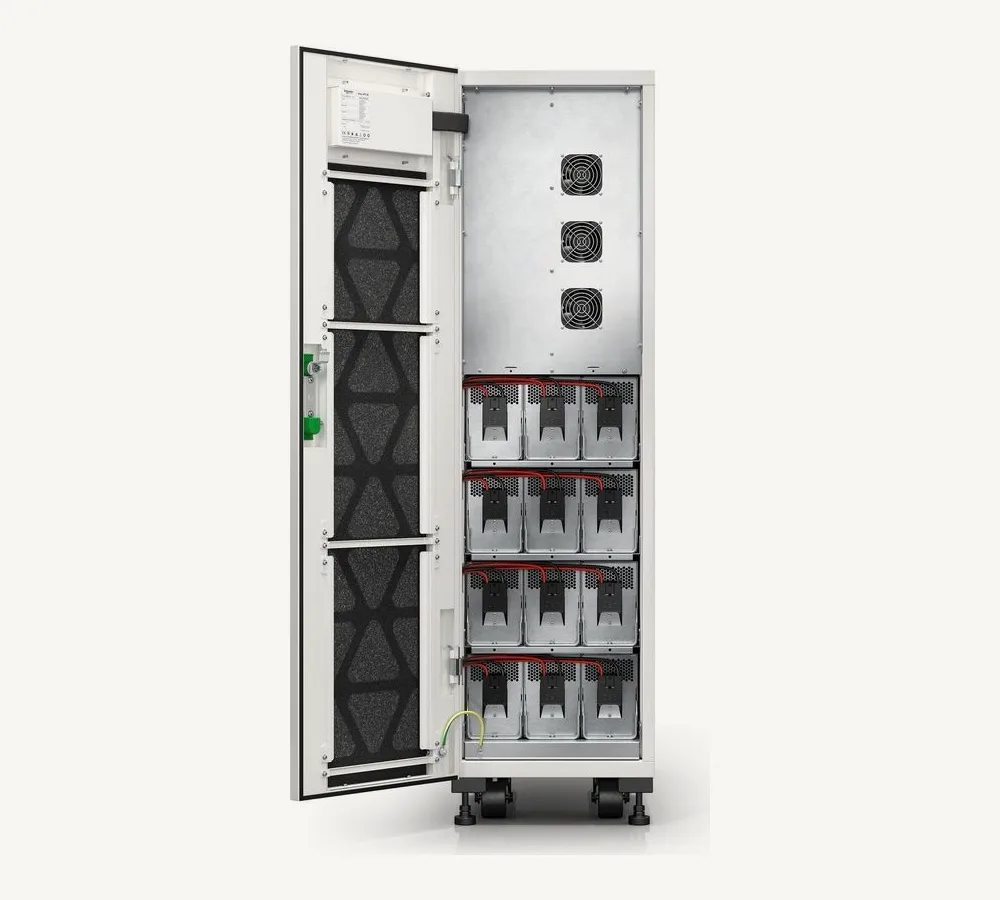

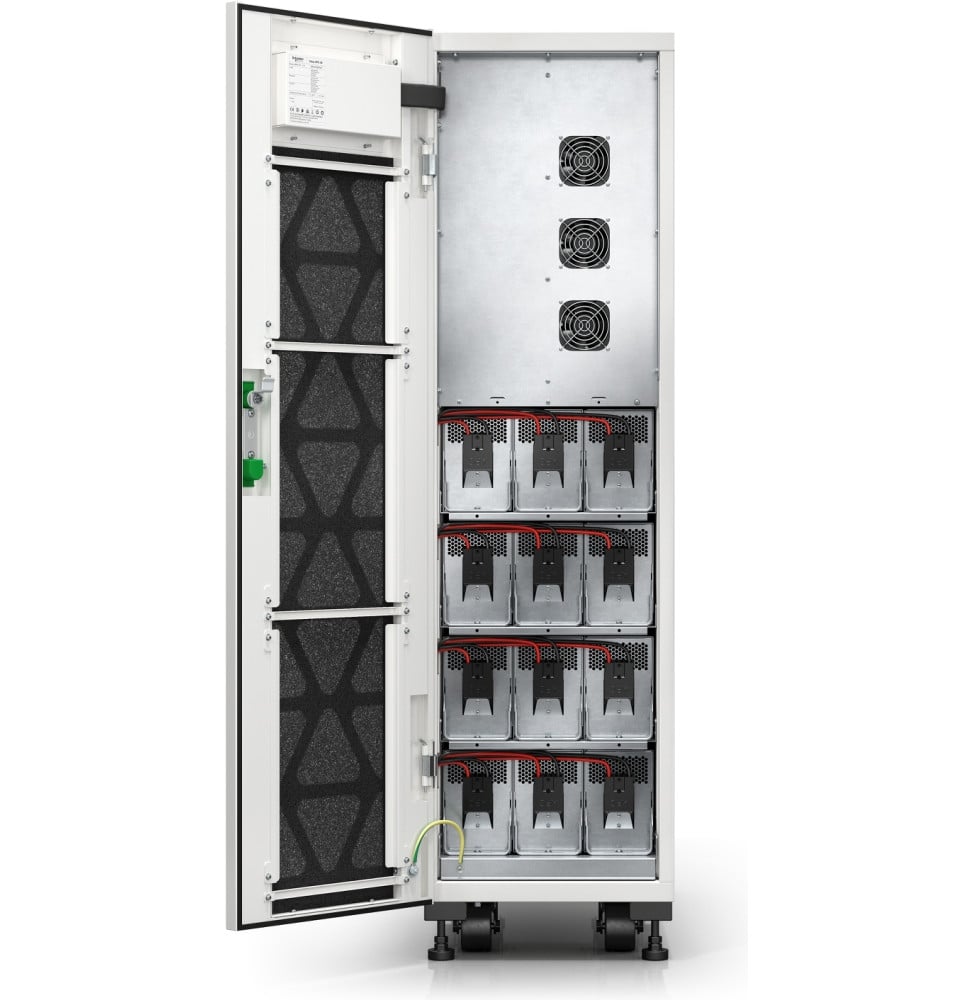

Les batteries dans l'armoire
Porte ouverte, les modules de batteries au plomb étanches se rangent sous l'électronique, sur un bus de 240 V. La sortie est régulée à ± 1,5 % avec moins de 3 % de distorsion, et l'onduleur accepte une entrée de 304 à 477 V sans passer sur batterie. Un filtre à poussière est fourni pour les locaux chargés.
436 kg dans une armoire de 380 × 928 × 1 400 mm : vérifiez la charge admise au sol et prévoyez le raccordement triphasé, jusqu'à 28 A en entrée, par un électricien.
Soyez le premier à donner votre avis sur ce produit et aidez les autres clients.
Donner mon avis
Questions fréquentes sur ce produit
Combien de temps tient-il sur batterie ?
33 minutes à mi-charge, soit 7,5 kW, et 12,5 minutes à pleine charge de 15 kW. À 25 % de charge, l'autonomie monte à 79 minutes. Ces durées concernent l'onduleur avec ses deux modules de batteries internes, sans module ajouté.
Peut-on allonger l'autonomie ?
Oui : l'onduleur garde un emplacement libre pour un module de batteries E3SBT4. Avec ce module, l'autonomie passe à 55 minutes à mi-charge et 22,5 minutes à pleine charge, contre 33 et 12,5 minutes avec les seules batteries d'origine.
Faut-il une alimentation triphasée ?
Oui : c'est un onduleur 3:3, triphasé en entrée comme en sortie. Il se raccorde à un réseau de 400 V, ou de 380 et 415 V, et accepte une tension d'entrée de 304 à 477 V. Son courant d'entrée atteint 28 A au maximum, à prévoir au tableau électrique par un électricien.
Peut-on associer plusieurs onduleurs ?
Oui, jusqu'à quatre onduleurs Easy UPS 3S en parallèle, pour augmenter la puissance disponible ou pour la redondance, chaque appareil pouvant alors prendre le relais d'un autre. On démarre ainsi avec un seul appareil et on ajoute les suivants quand la charge grandit.
Comment le superviser à distance ?
Par une carte réseau Network Management Card 3, proposée en option, qui se loge dans l'emplacement prévu de l'onduleur. L'appareil dispose aussi d'un port USB. Sans carte, l'onduleur se pilote en local et depuis un poste relié en USB.
Quel encombrement et quel poids prévoir ?
380 mm de large, 928 mm de profondeur et 1400 mm de haut, pour 436 kg. C'est une armoire sur roulettes et pieds de calage, à installer dans un local qui supporte cette charge au sol, entre 0 et 40 °C. Un filtre à poussière est fourni pour les environnements chargés.
